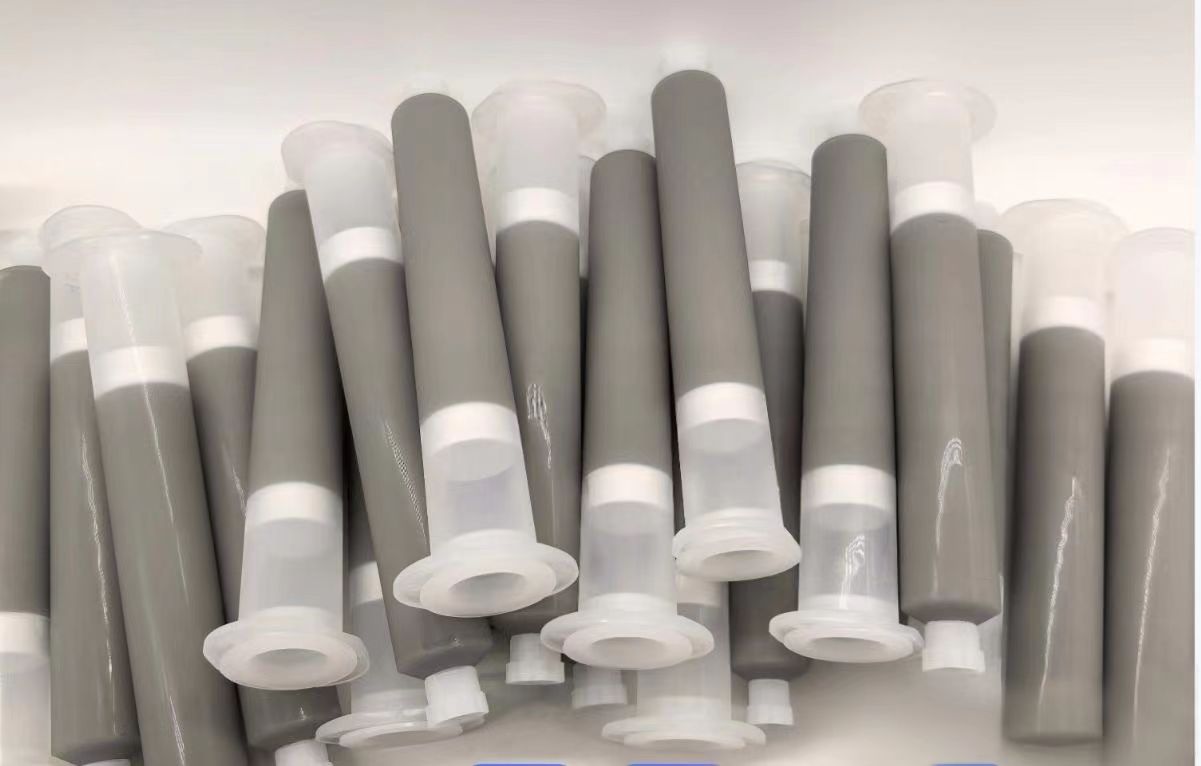

高活性免洗锡膏0307焊锡膏 精密元器件芯片焊接锡浆

SAC0307（Sn99Ag0.3Cu0.7）高活性免洗锡膏适用于精密芯片焊接，但需注意其"高活性"实为中等偏高活性（ROL1级），而非传统高活性（RA级）。

真正的免洗锡膏必须严格控制活性强度以避免腐蚀敏感元件，同时通过超细粉径（T5/T6）和优化助焊剂体系保障0.3mm以下间距的焊接可靠性。

若活性过高（如卤素含量＞0.1%），残留物可能导致长期漏电或腐蚀，精密芯片焊接应优先选择卤素含量≤0.05%的ROL0级免洗锡膏。

以下结合精密元器件需求分点说明：

一、SAC0307锡膏的核心特性

1. 合金成分与定位

SAC0307即Sn99Ag0.3Cu0.7，属于低银无铅高温锡膏，熔点216-227℃，比SAC305（Sn96.5Ag3.0Cu0.5）银含量降低2.7%，成本更低但热疲劳性能略弱。

"0307"标识来源：数字代表银（Ag）和铜（Cu）的百分比含量（0.3% Ag, 0.7% Cu），是行业通用命名规则。

2. "高活性免洗"的实际含义

免洗锡膏的活性上限：符合免洗标准的锡膏，其助焊剂活性必须控制在ROL0-ROL1级（卤素含量≤0.05%），确保残留物绝缘电阻≥1×10⁸Ω且无腐蚀性。

所谓"高活性"实为针对无铅合金优化的中等活性，以补偿无铅焊料润湿性不足的问题。

活性过高的风险：若标称"高活性"但卤素含量＞0.1%，残留物可能吸湿导致漏电流超标，尤其对0.1mm以下间距的射频芯片或高阻抗电路危害显著。

二、精密元器件焊接的关键要求

1. 粉径与印刷精度

T5/T6超细粉径（5-25μm）：精密芯片（如0.3mm间距BGA、CSP封装）必须使用Type 5（15-25μm）或Type 6（5-15μm） 锡粉，Type 4（20-38μm）仅适用于0.4mm以上间距。

印刷精度控制：钢网开口宽度需≥3倍最大粉径，0.2mm间距BGA建议使用电铸钢网+纳米涂层，确保锡膏转移率＞85%。

2. 助焊剂性能重点

触变性：要求印刷后30分钟内无塌陷，避免细间距桥连；高速贴片时需保持粘附力≥300g/cm²，防止元件偏移。

润湿性：在氮气回流环境下，扩展率需≥85%（JIS-Z-3197标准），确保微小焊盘充分覆盖。

残留物控制：精密芯片要求残留物离子污染度≤1.5μg/cm²（NaCl当量），否则可能引发电化学迁移失效。

三、SAC0307在精密焊接中的适用性分析

1. 适用场景

中低功率芯片封装：如MCU、存储器、普通传感器等对热应力不敏感的元件，SAC0307的成本优势明显（银含量降低约30%）。

OSP/ENIG表面处理PCB：其助焊剂需兼容常见焊盘镀层，SAC0307配方通常针对OSP（有机可焊膜）优化，润湿时间≤2秒。

氮气回流工艺：低银锡膏在氮气环境下可减少氧化，弥补活性不足问题，空洞率可控制在BGA＜5%。

2. 禁用或需谨慎场景

高可靠性器件：汽车电子（AEC-Q100 Grade 2以上）、医疗设备等需优先选用SAC305或含微量镍的SAC-Q系列，SAC0307的热循环寿命比SAC305低15-20%。

超细间距（＜0.2mm）：Type 5粉径的SAC0307可能因银含量过低导致润湿不足，建议改用SAC305或添加铋（Bi）的改性配方。

二次回流工艺：若后续需多次焊接，SAC0307焊点再熔时空洞率易上升30%以上，需严格控制峰值温度。

四、精密焊接操作关键点

1. 工艺参数优化

回流曲线：

预热区升温速率≤2℃/s，避免助焊剂过早挥发。

液相以上时间（TAL）控制在60-90秒，过长会导致IMC层过厚、脆性增加。

峰值温度建议245±5℃，低于240℃易虚焊，高于255℃可能损伤芯片。

环境控制：印刷区湿度40-60%RH，温度23-27℃，湿度＞65%时锡膏易吸潮产生锡珠。

2. 验证与风险规避

必须进行X-Ray检测：精密BGA需确认空洞率≤3%（消费电子标准为≤5%）。

离子污染测试：返修后残留物需通过ROSE测试（≤1.5μg/cm²），避免长期漏电。

避免常见误区：

误用"高活性"锡膏：活性过高的免洗锡膏仍需清洗，否则残留物在高温高湿下会降低绝缘电阻50%以上。

忽视回温时间：未充分回温（＜4小时）的锡膏易产生锡珠或冷焊。

总结

SAC0307高活性免洗锡膏可用于0.3mm以上间距的精密芯片焊接，但需确认其实际活性等级为ROL0-ROL1（卤素≤0.05%），并搭配T5/T6超细粉径。

对于0.2mm以下超细间距、高可靠性或二次回流场景，建议优先选择SAC305或专用低空洞率锡膏。

实际应用中必须通过X-Ray和离子污染测试验证可靠性，切勿仅依赖"高活性"宣传而忽略残留物风险。
