详解高活性无铅锡膏，高效焊接稳定可靠

为您推荐多款高活性无铅锡膏，均以高效焊接、低空洞率和稳定可靠为核心优势，覆盖消费电子、汽车电子、半导体封装等多场景需求：

国际品牌推荐（技术领先，适配高端场景）

1. ALPHA（美国，电子焊接材料龙头）

核心产品：ALPHA

关键性能：

完全无卤素配方，助焊剂活性等级达R级（高活性），可快速清除严重氧化的焊盘表面。

润湿时间仅0.34秒，延展率达80%，在OSP焊盘上的润湿角＜60°，支持100μm厚网板印刷180μm圆焊盘。

空洞率≤10%（符合IPC7095三级标准），在汽车电子BMS模块中，经-40℃至125℃热循环测试后，焊点空洞率稳定在5%以下。

适配场景：0.3mm以下细间距BGA、高密度主板，尤其适合汽车电子BMS模块、智能手机射频单元。

 2. Indium Corporation（铟泰，美国，高可靠性代表）

核心产品：Indium8.9HF

关键性能：

无卤免清洗锡膏，助焊剂中添加有机胺-有机酸复配体系，在QFN、BGA等底部端子元件中，空洞率低至行业领先的≤5%，且通过增强型SIR测试（绝缘阻抗≥10^12Ω）。

抗跌落性能优于传统SAC305，在车载摄像头模组中，焊点空洞率仅3.2%，适配高速印刷工艺（速度达150mm/秒）。

在氮气环境下（氧含量≤500ppm），空洞率可进一步降至3%以下，显著提升润湿性。

适配场景：车载摄像头模组（AEC-Q200认证）、半导体SiP封装。

 3. Senju（千住金属，日本，精细焊接专家）

 核心产品：SN-100C Plus

关键性能：

合金成分为Sn99.3Cu0.7，熔点227℃，助焊剂中添加氟硅酸镁，可清除焊接界面氧化物并降低表面张力，润湿力≥0.5N。

在LED封装中，焊点平均空洞率仅3.9%，适用于高频头、防雷元件等对热敏感的微型器件。

针对0.3mm以下细间距BGA，采用4.5号粉（15-38μm），印刷量均匀性达±5%，空洞率≤8%。

适配场景：LED封装、高频头焊接、细间距BGA。

 国内品牌推荐（高性价比，国产替代优选）

 1. 贺力斯纳米（深圳，国产领军品牌）

 核心产品：

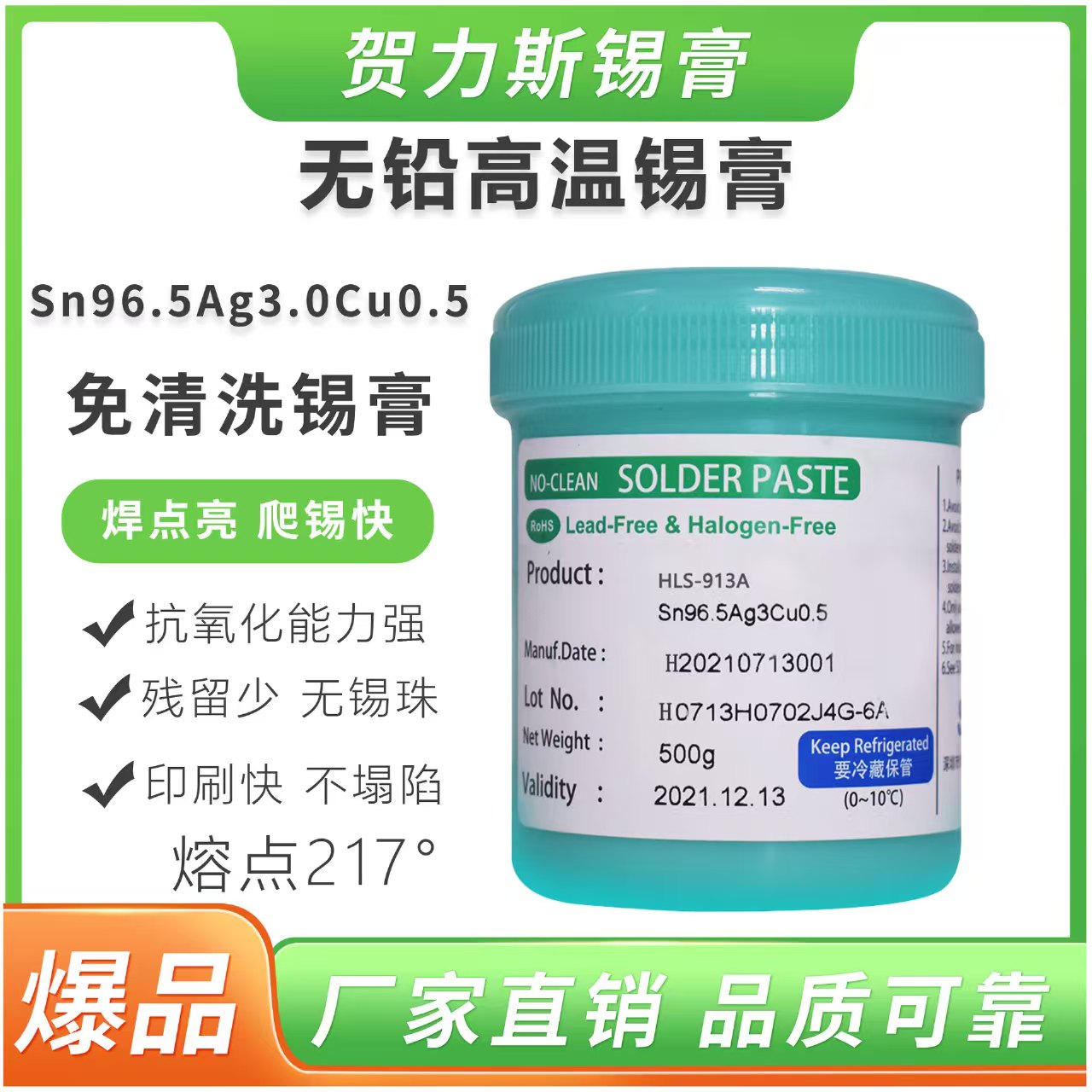

-305系列：

助焊剂活性等级达ROL0级（低残留高活性），通过SIR表面绝缘电阻、ECM电迁移测试，符合RoHS、REACH、HF环保要求。

在5G通信模块中，-40℃至100℃温循测试后无失效，焊点空洞率稳定在5%以下，润湿性可覆盖镍钯金等难焊基材 。

作为深圳市制造业单项产品，已通过中兴通讯与赛宝实验室联合测试，性能对标国际一流品牌，实现国产替代 。

低温锡膏（SnBiIn体系）：

熔点180℃以下，润湿性优异（润湿角≤70°），在车灯控制板焊接中，剪切强度达35MPa，空洞率＜3%，适配-30℃~80℃工作环境。

适配场景：5G通信、消费电子、汽车电子。

 2. 适普科技（中国，四元合金技术突破）

 核心产品：四元合金锡膏（SnAgCuMn）

关键性能：

采用铟泰配方优化，助焊剂活性高，在射频芯片焊接中，空洞率≤1.5%，抗跌落性能优于传统SAC305，适用于车载MCU芯片。

添加纳米银颗粒，热导率提升至55W/m·K，在大功率LED封装中，总热阻低至7.377K/W，空洞率≤3.9%。

免清洗残留，绝缘阻抗≥10^11Ω，适用于智能门锁、车载传感器等潮湿环境。

适配场景：车载MCU、大功率LED、智能传感器。

 3. 福英达（Fitech，深圳，超微粉技术领先）

 核心产品：Superior™系列

关键性能：

采用液相成型制粉技术，生产T2-T10全尺寸超微粉（10-25μm），印刷量均匀性达±5%，在SiP封装中，焊点空洞率≤5% 。

润湿性优异，在半导体芯片级封装（CSP）中，爬锡高度≥75%，适配0.2mm细小焊点 。

全球唯一可生产全尺寸超微粉的厂商，性能对标日本Senju，已应用于华为、中兴等头部企业 。

适配场景：半导体封装、SiP模块、高端消费电子。

选择建议与工艺适配；

1. 高活性需求优先：

若需快速清除严重氧化的焊盘，推荐 ALPHA CVP-390（R级活性）或 唯特偶VT-305（ROL0级活性）。

难焊基材（如镍钯金）可选择 KOKI S3X70-HF1100-3 或 Indium8.9HF，其助焊剂成分能有效破坏表面钝化层。

2. 空洞率控制：

若需≤5%空洞率，优先选择 Indium8.9HF（QFN）、适普四元合金（BMS）、福英达Superior™（SiP） 。

高频器件（如5G射频芯片）可考虑 仁信电子专用锡膏（空洞率≤1.5%）。

3. 工艺参数优化：

回流曲线：SAC305合金峰值温度240-250℃，保温时间60-90秒；低温锡膏（如SnBiIn）峰值温度180-200℃。

印刷条件：刮刀压力10-20N/cm，速度25-150mm/秒，推荐使用电铸镍网板（厚度0.1-0.15mm）提升印刷精度。

环境控制：氮气保护（氧含量≤500ppm）可使润湿角降低20%-30%，空洞率减少30%-50%，尤其适合汽车电子和半导体封装。

4. 行业应用匹配：

汽车电子：Indium四元合金（抗跌落）、Heraeus Multicore HF（耐高温）、贺力斯-305（高可靠性） 。

半导体封装：（超微粉）激光锡膏（高精度） 。

消费电子：同方GMF系列（性价比）、ALPHA NC系列（低残留） 。

 行业趋势与国产替代；

 环保升级：水基型锡膏因符合“双碳”战略，市场份额预计从61%提升至2025年的68%。

技术创新：纳米材料（如纳米银、碳纳米管）和智能化管理（IoT监控锡膏存储环境）成为研发热点，可进一步提升锡膏的活性和稳定性。

国产替代：贺力斯、福英达、适普科技等本土企业已实现高端产品与国际品牌对标，2025年市场占有率预计突破65% 。

 选择时

，建议结合具体应用场景与设备兼容性，优先与材料厂商合作进行工艺验证（如3D SPI、X-Ray检测），以确保高活性与低空洞率的平衡。
