锡银铜SAC305：无铅锡膏的“主流标杆”深度解析

SAC305是当前无铅锡膏的核心型号，因成分稳定、可靠性高，广泛应用于消费电子、汽车电子等高端领域。

其名称中的“SAC”代表“锡（Sn）-银（Ag）-铜（Cu）”，“305”则指成分比例（银3.0%、铜0.5%，剩余为锡），是RoHS合规时代替代传统有铅锡膏的主流选择。

SAC305的核心成分与关键性能；

 1. 成分配比：精准调控，平衡性能与成本

 SAC305的成分比例经过长期验证，是“性能-成本”的最优平衡点：

锡（Sn）：占比约96.5%，是合金基体，决定锡膏的基本焊接特性；

银（Ag）：占比3.0%，核心作用是提升焊点强度与抗疲劳性——银能细化合金晶粒，让焊点在温度循环（如手机充电发热、车载环境温差）和振动中不易断裂；

铜（Cu）：占比0.5%，主要作用是降低熔点、抑制界面金属化合物（IMC）生长——铜能减少锡与PCB焊盘（如铜焊盘）反应生成的脆化IMC层，避免焊点长期使用后变脆脱落。

 2. 核心性能：适配高可靠性场景的关键优势

 SAC305的性能特点完全针对无铅时代的高端需求设计，核心优势集中在3点：

 熔点稳定：标准熔点为217℃（固相线）-227℃（液相线），熔点区间窄，焊接时温度控制更精准，避免因熔点波动导致虚焊；对比有铅锡膏（熔点183℃），需更高回流焊温度，但远低于其他无铅型号（如SAC405熔点218℃，银含量高且成本更高）。

机械性能优异：焊点的抗拉强度（约50MPa）和抗疲劳性远超有铅锡膏——在汽车电子（长期振动）、笔记本电脑（频繁开合）等场景中，SAC305焊点的使用寿命可延长30%以上，不易出现“焊点断裂”导致的设备故障。

环保与兼容性强：完全无铅，符合RoHS 2.0、REACH等全球主流环保法规，可直接用于出口产品；同时适配多数PCB焊盘材质（如OSP、ENIG镀金焊盘），助焊剂兼容性广（中高活性助焊剂均可搭配），减少焊接不良。

 SAC305的适用场景：聚焦“高可靠性+环保合规”领域

 SAC305因性能均衡，成为对焊接质量要求高的场景首选，具体适用领域如下：

 消费电子：手机主板（如芯片、BGA封装元件）、笔记本电脑（CPU、内存插槽）、智能穿戴设备（如手表芯片）——需应对高频温度变化和轻薄化设计，SAC305的细粒径版本（10-25μm锡粉）可适配01005超微型元件。

汽车电子：车载中控、ADAS（高级驾驶辅助系统）传感器、动力电池管理模块——汽车环境中温差大（-40℃~125℃）、振动频繁，SAC305的抗疲劳性可避免焊点在长期使用中失效。

医疗设备：血糖仪、监护仪等精密仪器——需符合医疗级环保标准（如FDA要求），且焊点需长期稳定，避免因设备故障影响诊疗。

工业控制：PLC（可编程逻辑控制器）、伺服电机驱动板——工业场景中设备运行周期长（5-10年），SAC305的焊点可靠性可保障设备长期无故障。

 不适场景：对成本极度敏感的低端产品（如低价玩具电路板）、焊接设备最高温度不足230℃的老旧生产线（无法满足SAC305的回流焊峰值温度要求）。

SAC305的使用关键注意事项；

SAC305虽性能优异，但因成分特性（含银、熔点高），实际使用中需重点把控“温度-储存-印刷”三大环节，避免焊接不良：

 1. 回流焊温度曲线：匹配高熔点特性

 因熔点为217℃，回流焊需设置“高温但温和”的温度曲线，核心参数参考：

 预热区：温度120-150℃，保温60-90s——目的是激活助焊剂、去除焊盘氧化层，避免升温过快导致锡膏飞溅；

升温区：升温速率≤3℃/s——防止元件因温差过大开裂（如BGA芯片）；

峰值区：温度230-240℃，保温20-30s——需确保焊点完全熔化（高于熔点13-23℃），但不可超过250℃（避免助焊剂碳化、元件损坏）。

2. 储存与回温：防氧化、防成分分层

SAC305因含银，锡粉更易氧化，储存和回温需严格遵循：

储存：必须2-10℃密封冷藏，未开封保质期6个月；开封后24小时内用完，剩余锡膏需密封后立即放回冰箱（不可暴露在空气中超过4小时）。

回温：从冰箱取出后，保持密封状态在20-25℃环境下自然回温2-3小时（500g装），严禁加热加速——回温不彻底会导致冷凝水混入，焊接时产生空洞。

 3. 印刷与搅拌：避免虚焊、桥连

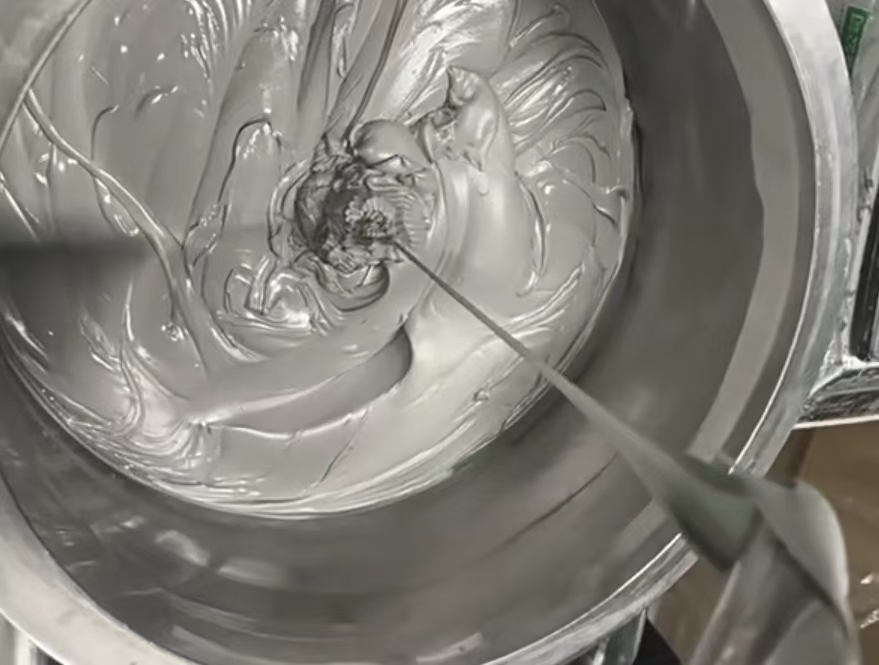

 搅拌：开封后需用专用搅拌器低速搅拌1-2分钟（转速200-300rpm），确保锡粉与助焊剂均匀混合，无颗粒感（若有结块，说明锡膏变质，需报废）；

印刷参数：根据元件精度选择锡粉粒径（如BGA用10-25μm细粉，0402元件用25-45μm中粉），刮刀压力设为5-8N/cm，印刷速度20-40mm/s——压力过大易少锡，过小易多锡/桥连。

 SAC305的局限性与替代方案；

 虽为主流型号，但SAC305也存在短板，需根据场景灵活选择：

 成本较高：因含3%银（银价波动影响大），成本比有铅锡膏高40%-60%；若对成本敏感且可靠性要求较低（如低端小家电），可选用低银型号（如SAC105，银1.0%）或无银型号（如Sn-Cu，成本低但抗疲劳性差）。

焊接温度要求高：217℃的熔点对部分热敏元件（如某些传感器）有挑战；若需降低焊接温度，可选用添加铋（Bi）的改良型号（如SAC305-Bi，熔点降至210℃左右），但需注意铋可能降低焊点强度。

 结语

 SAC305凭借“性能均衡、可靠性高、环保合规”的特点，成为无铅焊接时代的“标杆型号”，尤其适合对焊点寿命、环境适应性有高要求的场景。

其使用核心是“精准控制温度曲线+规范储存回温”，避免因操

作不当浪费其性能优势。

本厂家可以帮你定制SAC305的回流焊温度曲线参数表
