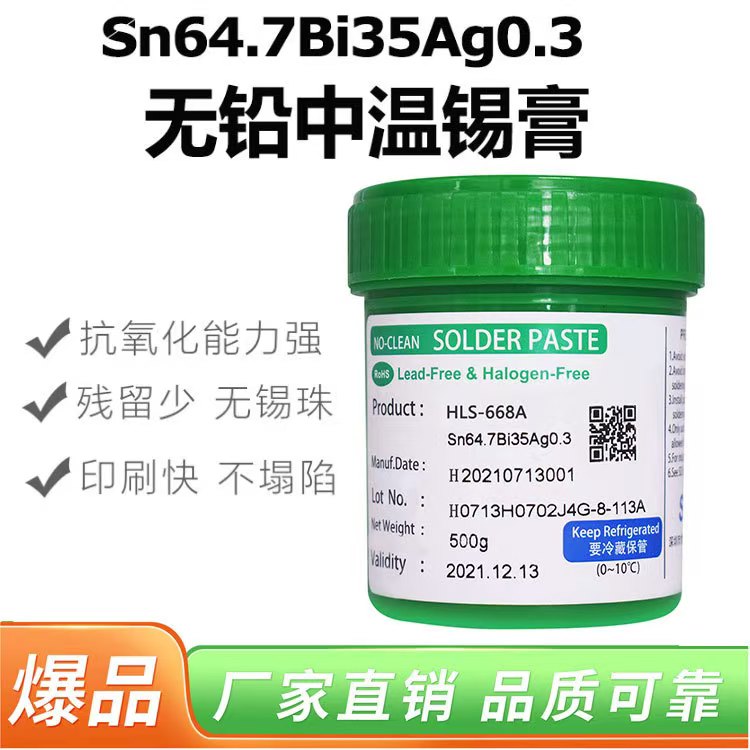

Sn64.7Bi35Ag0.3低银中温无铅焊锡膏成分与应用场景

Sn64.7Bi35Ag0.3低银中温无铅焊锡膏的核心特性是熔点138–187℃（共晶点139℃），通过添加0.3%银提升焊点机械强度，适用于无法承受高温的LED、柔性电路等热敏元件焊接。

其银含量显著低于常规Sn64Bi35Ag1.0配方（1%银），成本更低但抗疲劳性稍弱，需严格匹配热敏场景使用。

以下结合成分机理与产业实践说明：

成分特性与技术参数

1. 合金成分设计逻辑

铋（Bi）占比35%：

降低熔点至139℃共晶点（纯锡熔点232℃，SAC305熔点217℃），避免热敏元件（如LED芯片、柔性基板）因高温受损。

银（Ag）仅0.3%：

关键作用：抑制铋的脆性，使焊点断裂伸长率从纯SnBi的＜3%提升至5%~8%，抗振动性能提高约20%。

与1%银配方的区别：0.3%银的剪切强度约35–40 MPa（1%银可达45–50 MPa），但成本降低15%以上，适用于非高应力场景。

锡（Sn）占比64.7%：

作为基体金属提供导电性（电导率约15% IACS）和润湿基础，过高铋含量会导致焊点脆性断裂风险上升。

2. 关键性能指标

项目                  参数值                       行业对比说明

熔点范围          138–187℃                   比低温Sn42Bi58（138℃）略高，比高温SAC305（217℃）低30℃以上

峰值回流温度      190–215℃                   需比熔点高20–30℃确保充分熔融

表面绝缘阻抗      ＞1×10¹¹Ω（40℃/90%RH）   满足免清洗要求，但低于SAC305的10¹²Ω

空洞率            3%–8%（氮气保护下）         比高温锡膏高2–3倍，需优化回流曲线控制

核心应用场景

1. LED照明与显示领域

大功率LED封装：

LED芯片结温通常＜120℃，高温锡膏（217℃以上）易导致芯片分层或荧光粉失效。

Sn64.7Bi35Ag0.3的190–215℃峰值温度可避免此问题，且0.3%银含量足以抵抗LED热循环应力（日光灯/路灯等非严苛环境）。

解决典型缺陷：

传统低温Sn42Bi58锡膏焊接LED时，焊点脆性易导致"灯珠脱落"（热循环500次后失效率达15%），添加0.3%银后失效率可降至＜5%。

2. 热敏基板与元件焊接

纸基/柔性电路板（FPC）：

纸基板耐温＜150℃，普通FR-4板在200℃以上易翘曲。该锡膏的中温特性（峰值215℃以内） 可避免基板变形，适用于智能穿戴设备中的柔性传感器。

含塑料/胶封元件：

如摄像头模组、传感器外壳等，高温易导致密封胶碳化漏气，187℃熔点上限保障工艺安全窗口。

3. 不适用场景警示

户外严苛环境产品：

LED显示屏、汽车外部灯具等需承受-40℃~85℃温度循环，0.3%银的抗疲劳性不足，应改用Sn64Bi35Ag1.0（1%银） 或高温SAC305。

高振动/冲击场景：

如车载电子、工业电机控制板，铋基焊点断裂伸长率＜8%（SAC305达25%），长期振动易开裂。

与同类锡膏的关键区别

1. Sn64.7Bi35Ag0.3 vs Sn64Bi35Ag1.0

特性                  Sn64.7Bi35Ag0.3（0.3%银）   Sn64Bi35Ag1.0（1%银）

银含量            0.3%                      1.0%

剪切强度          35–40 MPa                 45–50 MPa

成本              低15%~20%             较高

适用场景          室内LED、消费电子         户外LED、汽车电子

抗热循环能力      ≤500次（ΔT=100℃）        ≥1000次（ΔT=100℃）

2. 中温锡膏 vs 低温/高温锡膏

vs 低温Sn42Bi58（熔点138℃）：

Sn64.7Bi35Ag0.3因含银，焊点强度提升30%以上，避免纯铋合金的"冷脆"问题（低温下易碎裂）。

vs 高温SAC305（熔点217℃）：

  中温锡膏峰值温度低30℃以上，但导电性下降10%（铋降低电导率），不适用于高频/大电流线路。

工艺使用关键要点

1. 回流曲线优化

必须控制峰值温度≤215℃：

超过220℃会导致铋氧化加剧，空洞率骤升（＞15%），且可能损伤热敏元件。

冷却速率需＞3℃/秒：

缓慢冷却会促进Bi-Sn金属间化合物（IMC）粗化，降低焊点韧性，建议从200℃降至100℃时间≤30秒。

2. 失效风险防控

避免混用不同熔点锡膏：

若同一PCB混用中温（SnBiAg）与高温（SAC305）锡膏，低温焊点可能在高温回流时重熔脱落。

高湿度环境需清洗：

虽标称"免洗"，但在85%RH以上环境，残留物可能吸潮降低绝缘阻抗，建议对高可靠性产品做离子污染测试（目标＜1.5 μg/cm² NaCl当量）。

Sn64.7Bi35Ag0.3锡膏的核心价值是以0.3%银的微量添加，在138–187℃熔点范围内平衡成本与可靠性，特别适合室内LED、柔性电路等热敏场景。

其剪切强度（35–40 MPa）和抗热循环能力（≤500次）显著优于纯SnBi低温锡膏，但弱于1%银配方，需严格规避户外/高振动应用。

实际使用中，必须将峰值温度控制在190–215℃，并确保冷却速率＞3℃/秒，否则空洞率易超8%。

对于要求寿命＞5年的产品，建议优先选用Sn64Bi35Ag1.0（1%银）以提升长期可靠性。

若仅追求成本优势而误用于严苛环境，焊点脆性断裂风险将提高2倍以上。
