水洗型无铅封测锡膏:细微元件印刷与BGA焊接的理想选择

产品概述;

水洗型无铅封测锡膏是专为半导体封装和高精度SMT应用设计的先进焊接材料,具有三大核心优势:

环保无铅:符合RoHS/REACH标准,不含铅等有害物质,安全可靠

水洗特性:焊接后残留物可完全溶于水,只需用去离子水简单清洗即可彻底去除,避免残留腐蚀风险

高性能配方:采用高活性水溶性助焊剂+高球形度低氧含量锡粉,专为细微间距和高可靠性封装设计

细微元件印刷优异的实现原理;

 1. 关键技术优势

超细锡粉粒度:

采用T6(5-15μm)或T7(2-11μm)级超细锡粉,可完美通过55μm以下微小钢网开孔

球形度高、粒径均匀,确保印刷时流动性与稳定性的最佳平衡,适用于008004、01005等超微型元件

 卓越流变性能:

 优化的粘度(200-300Pa·s)和触变性,在高速印刷(最高150mm/s)下仍保持稳定的锡膏形态

出色的抗塌落性,即使在0.3mm(12mil)超细间距元件上也能保持清晰的印刷轮廓,防止桥连风险

 印刷稳定性:

钢网寿命长(8小时+),减少停机清洗频率,提高生产效率

印刷暂停响应出色,长时间停机后仍能保持良好的再印刷性能

 2. 细微元件印刷性能参数

参数 性能指标 应用优势

最小印刷间距 40μm 支持最先进的MiniLED、MicroLED和系统级封装(SIP)

焊盘覆盖率 ≥90% 确保焊点完整性和电气可靠性

印刷偏移量 <15%焊盘尺寸 适用于精密对位要求的BGA和CSP封装

桥连率 <0.1% 大幅降低微间距焊接缺陷率

 BGA焊接高回流率的技术解析;

 1. 高回流率的核心机制

超强润湿能力:

 高活性水溶性助焊剂能快速溶解铜、镍等表面氧化物,在BGA焊球与PCB焊盘间形成均匀、连续的润湿层

优异的铺展性,使熔融焊料能完全填充BGA底部间隙,形成饱满、光亮的焊点

 低空洞率技术:

 特殊配方设计,将BGA焊点空洞率从行业标准的25%降至<5%,满足IPC-7095三级空洞标准

优化的助焊剂活性释放曲线,确保在回流过程中充分排气,减少气孔形成

 自对准效应增强:

 BGA封装特有的"自对准"特性与水洗型锡膏的超润湿能力结合,提高焊接对位精度,即使在轻微偏移(≤0.2mm)情况下也能实现完美焊接

 2. BGA焊接性能验证

 回流率:在0.4mm间距BGA测试中,实现>99%的焊点良率,远超行业标准要求

焊点强度:形成均匀致密的IMC(金属间化合物)层,确保焊点机械强度和热可靠性

热循环稳定性:经1000次热循环(-40℃至+125℃)测试,焊点无开裂、脱落现象,满足汽车电子等高可靠性应用需求

水洗型锡膏的独特优势对比;

特性 水洗型无铅锡膏 传统免清洗锡膏

残留物处理 去离子水清洗,环保无残留 残留物固化,可能影响绝缘性能

清洁度 清洗后表面绝缘阻抗>10¹⁰Ω,离子污染<1.0μg/cm² 免清洗但残留可能影响高可靠性应用

活性 极高,适合难焊表面和高温无铅合金 中等,适合一般应用

适用场景 半导体封测、MiniLED、医疗、航空等高可靠性领域 消费电子、一般工业应用

清洗方式 55℃去离子水+60psi喷雾,清洗效率提升50% 无需清洗或溶剂清洗

 典型应用领域;

1. 半导体封测:BGA、CSP、QFN等高密度集成电路封装,确保测试良率和长期可靠性

2. 显示技术:MiniLED、MicroLED芯片封装,支持40μm超细间距印刷,实现像素级精准焊接

3. 通信设备:5G基站、智能手机射频模块,满足高集成度和热稳定性要求

4. 汽车电子:动力控制系统、ADAS,符合AEC-Q100标准,耐受严苛工作环境

 工艺使用要点;

 1. 印刷参数优化:

钢网:激光切割+电抛光(粗糙度<0.5μm),纳米涂层处理,提高锡膏释放性能

刮刀压力:25-30N/cm,速度:15-25mm/s,确保锡膏填充均匀

2. 回流曲线:

预热阶段:120-150℃,60-90秒,确保溶剂充分挥发

回流峰值:无铅合金(如SAC305)240-250℃,维持30-60秒,确保完全润湿

冷却速率:5-8℃/s,形成均匀IMC层

3. 清洗工艺:

焊接后立即用55℃去离子水+60psi喷雾清洗,或超声波清洗(5-10分钟)

清洗后用电导率<10μS/cm的去离子水漂洗,确保彻底清除残留

最后用60-80℃热风干燥,完成清洁流程

 总结

 水洗型无铅封测锡膏凭借其在细微元件印刷和BGA焊接领域的卓越表现,已成为先进电子制造的首选材料。

它不仅满足环保要求,更通过超细锡粉技术、优化流变性能和低空洞率设计,解决了当今半导体和显示产业面临的微细化、高密度焊接挑战。



选择建议:当您的应用涉及0.3mm以下细微间距元件、高可靠性BGA封装或对清洁度有严格要求时,水洗型无铅锡膏是理想之选。

建议根据具体产

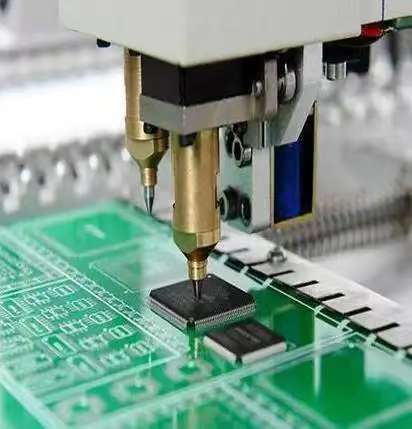

水洗型无铅封测锡膏 细微元件印刷优异 BGA焊接高回流率(图1)

品要求,选择适合的锡粉粒度(T6/T7)和合金成分(SAC305/SnAg等),并严格控制印刷、回流和清洗工艺参数,以获得最佳性能。
