Sn42Bi58低温锡膏：成分特性、熔点优势与技术解析

Sn42Bi58低温锡膏：成分特性、熔点优势与技术解析

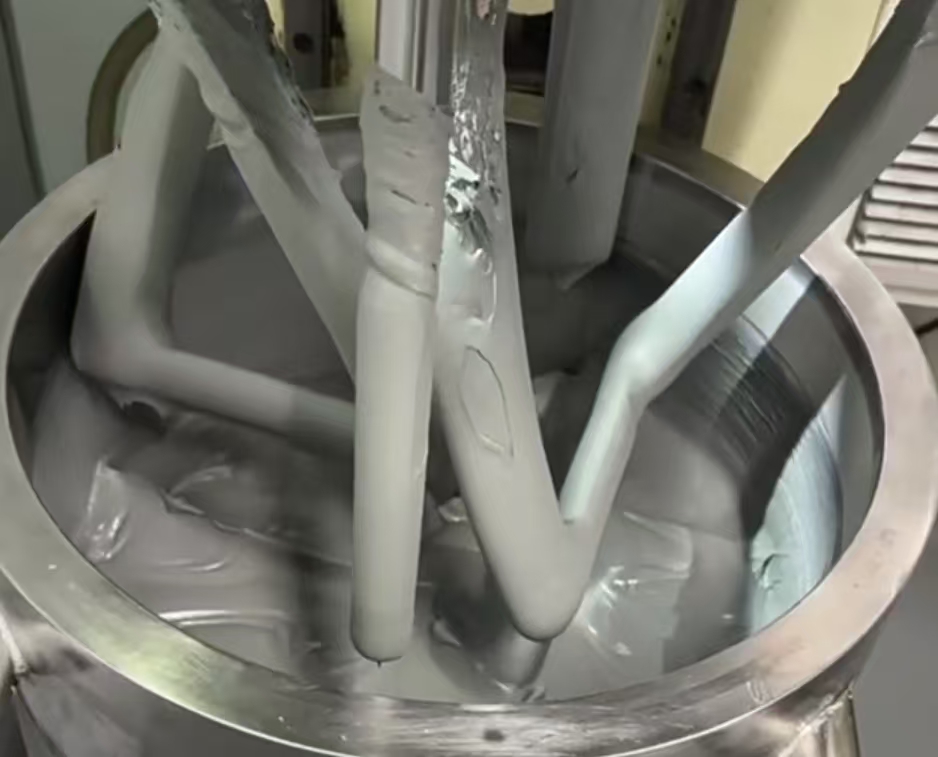

你提到的Sn42Bi58是主流共晶型低温锡膏，其138℃的共晶熔点精准匹配低温焊接需求，成分与性能呈现强关联性，以下从核心维度展开深度解析：

合金成分与功能协同；

铋（Bi）：58% - 核心降熔元素，与锡形成共晶合金（Sn-Bi二元相图共晶点），直接将熔点从纯锡的232℃降至138℃；同时提升焊点硬度，但过量Bi会导致焊点脆性略增（断裂伸长率约5%-8%）。

锡（Sn）：42% - 保障焊点导电性与润湿性，作为合金基底，与PCB焊盘（Cu）、元器件引脚（Ni/Au）形成可靠金属间化合物（IMC层，如Cu6Sn5），确保电气导通与机械连接稳定性。

杂质控制：优质产品会严格限制Pb（≤100ppm）、Fe（≤50ppm）、Zn（≤30ppm）等杂质，避免影响熔点稳定性和焊点可靠性。

138℃熔点的核心技术优势；

1. 低温保护：焊接峰值温度仅需170-190℃（比SAC305低40-60℃），可避免高温对热敏元器件（如LED、传感器、柔性PCB）的热损伤，降低PCB变形风险。

2. 能耗优化：回流焊过程能耗比常规无铅锡膏减少30%以上，契合绿色制造需求。

3. 工艺适配：适配快速升温曲线，焊接周期缩短15%-20%，提升生产效率；且可与中高温锡膏形成“阶梯焊接”（如先低温焊接贴片元件，后高温焊接插件元件）。

关键性能参数（技术文档核心数据）

性能指标 典型值 测试标准

共晶熔点 138℃（±2℃） DSC差示扫描量热法

焊接峰值温度 170-190℃ IPC-A-610

润湿性（25℃/60s） 铺展面积≥80mm² JIS Z 3198

焊点剪切强度 ≥35MPa IPC-TM-650 2.4.13

保质期（0-10℃冷藏） 6个月 行业标准

印刷粘度（25℃，10rpm） 150-250Pa·s Brookfield旋转粘度计

适用场景与使用注意事项

适用场景

热敏电子：LED照明、LCD显示屏、医疗电子（血糖仪、血压计）；

柔性电子：FPC/PCB柔性电路板、穿戴设备（智能手表、手环）；

阶梯焊接：汽车电子（传感器模块）、消费电子（摄像头模组）的多温区焊接。

使用注意事项

避免高温二次回流：若后续需高温焊接，需选用熔点更高的锡膏（如SAC305），防止Sn42Bi58焊点重熔；

湿度控制：开封后需在湿度≤60%RH环境下使用，避免助焊剂吸潮导致焊点空洞；

脆性改善：通过优化助焊剂

配方（如添加少量润湿剂）或控制焊点厚度（推荐0.1-0.3mm），可缓解Bi带来的脆性问题。
