免清洗锡膏详解：环保高效的电子焊接优选方案

免清洗锡膏是电子制造中兼具环保性、工艺便捷性与可靠性的核心焊接材料，其核心优势在于焊接后残留物极少、无腐蚀性且无需额外清洗工序，既能简化生产流程，又能满足高精密电子设备的焊接需求，广泛应用于消费电子、汽车电子、通信设备等领域。

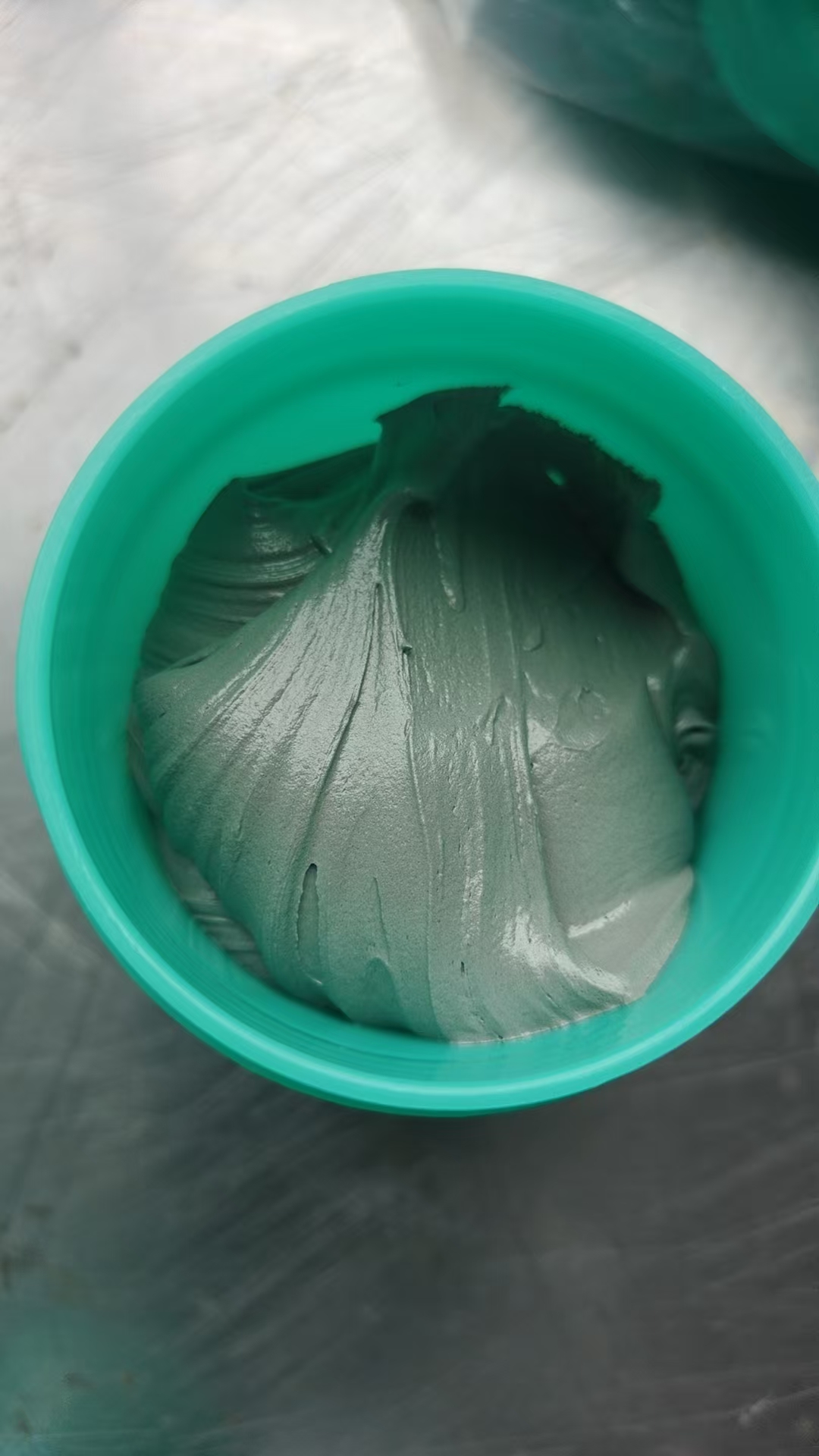

免清洗锡膏的核心定义与核心特性

1. 本质属性

免清洗锡膏由无铅/无卤合金焊粉（如SAC305、SnBiAg等）与低残留助焊剂（含活性成分、溶剂、成膜剂等）混合而成，焊接后助焊剂残留物量≤5mg/in²，且残留物具备绝缘、无腐蚀、不吸潮的特点，无需水洗或溶剂清洗即可满足产品可靠性要求。

2. 核心特性

环保合规：符合RoHS、REACH、IEC 61249-2-21等标准，无铅、无卤、无重金属，规避环保贸易壁垒。

低残留高绝缘：残留物透明或白色粉末状，绝缘电阻≥10¹³Ω，通过铜镜腐蚀测试（IPC-TM-650 2.6.15），无电化学腐蚀风险，不影响电路板后续装配。

工艺适配性强：触变性优异，印刷时无拉丝、堵网，连续印刷8-12小时粘度波动＜15%，适配0402元件、BGA/CSP封装等精密焊接，兼容热风回流、氮气回流等工艺。

焊点品质稳定：润湿性好，焊点饱满光亮，空洞率≤3%，抗拉强度≥28MPa，抗蠕变性能优异，满足电子产品长期使用需求。

免清洗的核心原理；

1. 助焊剂配方优化：采用“低活性+高效成膜”设计，活性成分（如有机酸酐、胺类化合物）仅在焊接高温下激活，快速清除元件引脚与焊盘氧化层，冷却后形成致密保护膜，防止二次氧化。

2. 残留物控制技术：助焊剂中溶剂、树脂含量精准配比，焊接时溶剂充分挥发，树脂形成薄而均匀的惰性残留物，无粘性、不吸潮，避免传统锡膏残留物因吸潮导致的短路风险。

3. 合金与助焊剂协同：无铅合金焊粉（如SAC305、SnBi42）与助焊剂活性匹配，减少焊接过程中飞溅与残留物析出，确保焊点成型与残留控制双重达标。

主流免清洗锡膏型号与应用场景；

1. 国际品牌

阿尔法（Alpha）AM330：无铅无卤免清洗配方，熔点217℃，适配汽车电子、工业控制板的高可靠性焊接，连续印刷稳定性强，残留物绝缘性优异，通过AEC-Q200认证。

铟泰（Indium）8.9HF：无卤素免清洗锡膏，抗氧化性突出，助焊剂铺展均匀，适配微型元件高速印刷，广泛用于TWS耳机、5G模块等精密消费电子。

贺利氏（Heraeus）Innolot® LF 01：低残留免清洗，焊点空洞率＜2%，抗热冲击性能强，适合汽车雷达、医疗设备等对可靠性要求严苛的场景。

2. 国产品牌

 唯特偶（Vital）VT-3000：无铅无卤免清洗，Type5/Type6焊粉可选，适配0.3mm微间距焊接，残留物透明无腐蚀，兼容消费电子、LED照明的大批量生产。

贺力斯纳米：免清洗低残留，空洞率＜1%，抗氧化性强，适配空气/氮气两种回流环境，可用于手机主板、新能源车控系统。

福英达（Fitech）F100：超微粉免清洗锡膏，Type7焊粉（2-11μm），适配Mini LED固晶、半导体封装，残留物可通过探针测试，满足高精密工艺要求。

关键选型与使用要点；

1. 选型核心维度

环保要求：确认是否通过RoHS 2.0、REACH无卤认证，汽车电子需额外满足AEC-Q200，医疗设备需符合USP Class VI。

工艺适配：精密元件（01005/BGA）选Type6/Type7焊粉；低温敏感元件（柔性PCB）选SnBi基免清洗锡膏（熔点138℃）；高温工况（汽车电子）选SAC305基（熔点217℃）。

残留要求：航天、医疗等高端领域选“零残留级”（残留物≤1mg/in²），普通消费电子可选“低残留级”，均需提供腐蚀测试报告。

2. 使用操作规范

储存与回温：0-10℃冷藏，保质期6-12个月；取出后室温静置2-4小时，避免冷凝水导致炸锡。

印刷与回流：印刷速度30-80mm/s，钢网厚度0.12-0.15mm；回流焊峰值温度根据合金调整（SAC305：230-245℃，SnBi：170-185℃），保温时间60-90秒。

残留物处理：无需清洗，若外观要求高，可采用异丙醇擦拭表面残留，避免使用强溶剂导致电路板损伤。

核心应用价值；

1. 降本增效：省去清洗设备采购、溶剂消耗、废水处理等成本，生产线效率提升20%以上，返工率降低至1%以下。

2. 品质保障：低残留无腐蚀，避免清洗过程中对精密元件的损伤，焊点可靠性提升30%，延长电子产品使用寿命。

3. 多场景适配：覆盖消费电子、汽车电子、通信设备、医疗仪器等领域，从普通SMT贴片到高端半导体封装均能满足需求，是电子制造的“通用型高效焊接方案”。

免清洗锡膏的核心竞争力在于“工艺简化+品质稳

定+环保合规”的三重赋能，尤其适合追求高效生产与高可靠性的电子制造企业。
