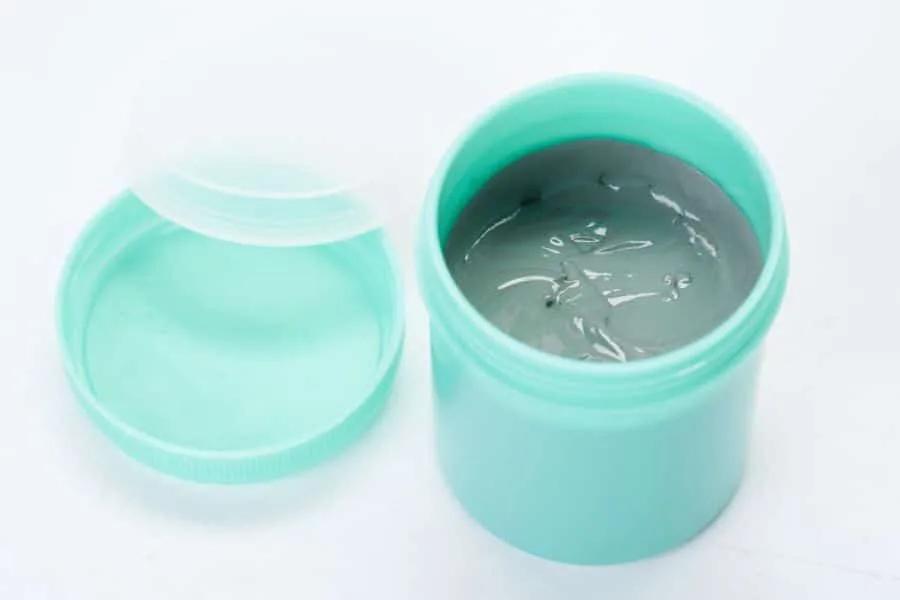

无铅无卤焊锡膏详解介绍
来源:优特尔锡膏 浏览: 发布时间:2026-03-14
无铅无卤焊锡膏是电子制造业中,同时满足无铅(不含Pb)与无卤(不含Cl、Br)双重环保标准的SMT焊接材料,核心为锡基合金粉+无卤助焊剂。
一、核心标准(环保门槛)
无铅:铅(Pb)<0.1%(1000ppm),符合RoHS
无卤:氯(Cl)<900ppm、溴(Br)<900ppm,Cl+Br<1500ppm(IPC/JPCA)
二、主要成分
1. 合金粉末(85–90%)
主流 Sn-Ag-Cu(SAC)系:
SAC305:Sn96.5%、Ag3.0%、Cu0.5%,熔点217℃
强度高、热疲劳好,适用BGA/精密器件
SAC0307:Sn99%、Ag0.3%、Cu0.7%,熔点216–227℃
低银、低成本,家电/消费电子主流
Sn-Cu(无银):Sn99.3%、Cu0.7%,成本最低
低温型:Sn-Bi(如Sn42Bi58),熔点138℃,热敏元件用
2. 无卤助焊剂(10–15%)
活性剂:有机酸(丁二酸、戊二酸),去氧化、无卤
树脂:氢化松香/改性松香,成膜防氧化
溶剂:高沸点醇醚,控粘度、印刷性
触变剂:氢化蓖麻油,防坍塌、适合细间距
添加剂:缓蚀剂、表面活性剂,低腐蚀、高绝缘
三、核心优势
环保无毒:无铅无卤,废弃无重金属/二噁英污染
高可靠:焊点强度高、热疲劳好、空洞率低
低腐蚀:残留物透明无卤、SIR>10¹²Ω、免清洗
工艺友好:印刷稳定、无锡珠、宽回流窗口
适配高端:BGA/CSP/QFN/0201等细间距元件
四、典型应用
消费电子:手机、电脑主板、5G射频
汽车电子:BMS、逆变器、ECU(AEC-Q)
医疗/工控:监护仪、IGBT、服务器
半导体:芯片封装、微凸点、CoWoS/Chiplet
五、与传统有铅/含卤对比
有铅锡膏(Sn-Pb):熔点183℃、润湿性好、剧毒、已禁限
无铅含卤:符合RoHS,但残留物腐蚀、燃烧有毒
无铅无卤:环保+高可靠+免清洗,高端主流
六、选型要点
合金:SAC305(高性能)、SAC0307(低成本)、Sn-Bi(低温)
粉号:Type3(25–45

μm)通用;Type4/5/6(细间距/mini LED)
助焊剂:免洗(主流)、水洗(高洁净)
