生产厂家详解环保无铅锡膏，品质焊接优选

在环保与品质双重要求下，选择无铅锡膏需精准匹配应用场景、工艺条件与性能标准。结合行业实践与最新产品特性，提供针对性解决方案：

核心选择逻辑与产品矩阵；

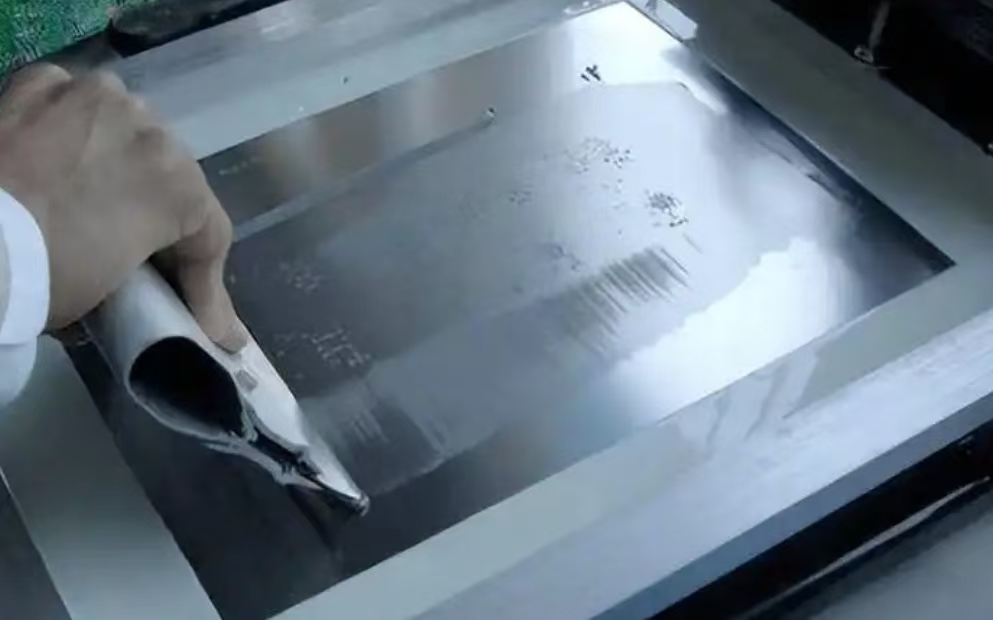

 1. 消费电子与常规SMT场景

性价比首选：SAC0307合金（Sn99.3Ag0.3Cu0.7）

如:0307—T3锡膏，熔点217-227℃，成本较SAC305低约20%，适合LED组装、家电板卡等对银含量不敏感的场景。

其助焊剂采用进口化工材料，印刷脱膜性优异，能有效解决01005元件立碑问题，焊接后残留物透明且绝缘阻抗高，满足免洗要求。

通用性标杆：SAC305合金（Sn96.5Ag3.0Cu0.5）

TAMURA TLF-204系列采用球形锡粉与高活性助焊剂，在镀金焊盘上润湿性优异，适合手机主板、电脑显卡等高密度PCB。

其氮气回流焊型号（如GD15S）能将BGA空洞率控制在5%以内，满足汽车电AEC-Q200标准。

2. 热敏元件与低温焊接

 极低温方案：Sn42Bi58合金（熔点138℃）

Sn42Bi58锡膏 专为LED组件、高频头设计，印刷后数小时无塌落，焊接时锡珠率低于0.1%。

其助焊剂含特殊抗氧化成分，可避免Bi元素氧化导致的焊点灰暗问题。

中温优化方案：Sn64Bi35Ag1合金（熔点139-187℃）

Sn64Bi35Ag1锡膏 通过JIS Z 3197铜腐蚀测试，在150℃预热阶段能有效去除OSP表面氧化物，适合柔性电路板（FPC）与传感器焊接。

其推荐回流曲线（峰值195℃，TAL 45-75秒）可降低热应力对元件的损伤。

 3. 高可靠性与特殊场景

 汽车电子专用：SAC405合金（Sn95.5Ag4.0Cu0.5）

锡膏采用配方，在氮气氛围下焊接IC封装时，残留物柔软不沾探针，ICT测试误判率低于0.05%。

其锡粉粒径控制严格（Type 3粉占比≥80%），可满足0.4mm细间距焊盘的印刷需求。

多次回流焊：SnSb10高温合金（熔点245-260℃）

通过J-STD-005锡球测试，在260℃二次回流后焊点剪切强度≥35MPa，适合IGBT模块、功率半导体封装。

其触变指数0.5，印刷后4小时坍塌率＜5%，适合长时间连续生产。

 关键性能验证方法；

 1. 润湿性测试

使用IPC-TM-650 2.4.48标准铜柱法，要求铺展面积≥80%。

例如；锡膏 在0.4mm间距焊盘上的铺展率可达85%，且边缘无锯齿状缺陷。

2. 空洞率控制

对BGA元件采用X-Ray检测，汽车电子类产品需控制空洞率≤10%。

高温锡膏通过优化助焊剂流变性，可将通孔元件空洞率降至12%以下。

3. 残留绝缘性

表面绝缘电阻（SIR）测试需≥1×10^10Ω。Indium 10.5HF 在85℃/85%RH条件下，经1000小时湿热老化后SIR仍＞5×10^9Ω，满足医疗设备要求。

 本地供应商优选与技术支持；

 1. 深圳本土龙头

华科工业：提供定制化合金（如Sn42Bi57.6Ag0.4），针对车载摄像头模组开发的低温锡膏，通过IATF16949认证，可提供失效分析报告 。

阿尔法锡业：军工级产品（如SnAgCuNi合金）通过UL认证，其半导体封装锡膏在300℃高温存储后剪切强度保持率＞90% 。

2. 快速验证服务

供应商提供免费样品+48小时工艺优化，可协助客户建立回流曲线（如预热区150℃/60秒，峰值230℃/40秒），并通过SPI检测确保印刷体积偏差＜±10%。

 成本优化策略；

 1. 批量采购方案

对于月用量＞100kg的客户，SAC0307合金较SAC305可节省材料成本约15万元/年。

华腾新材料提供阶梯折扣，采购量＞500kg时单价可降至320元/kg 。

2. 废料回收服务

提供锡渣回收置换，回收价格按当日锡价的90%结算，可降低综合成本5%-8% 。

行业趋势与前沿技术；

1. 无卤化升级

2025年主流供应商已全面淘汰含卤素助焊剂，如采用松香基无卤配方，溴化物含量＜50ppm，符合IPC-4552B标准。

2. 微纳结构优化

最新研发的纳米银掺杂锡膏（如Indium NanoFuse系列），在200℃以下即可实现烧结，适用于柔性电子与MEMS传感器焊接，焊点热导率提升20% 。

通过以上方案，可在满足环保要求的同时，确保焊接良率＞99.5%，并通过ISO 17025实验室认证的检测报告，为产品

长期可靠性提供保障。

建议优先选择通过程能力指数（CPK）通常＞1.33，能有效降低生产波动风险。
