详解中温锡膏 适用于SMT贴片加工

中温锡膏 SMT贴片加工应用全指南

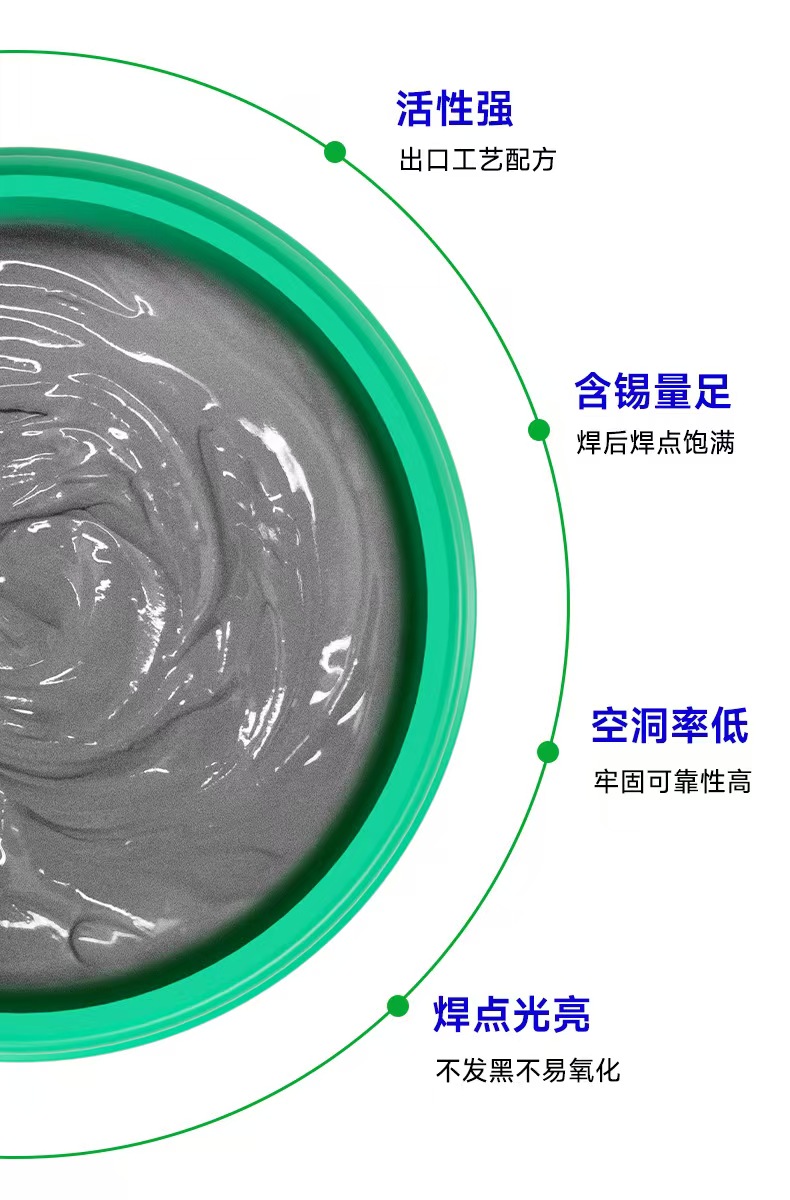

中温锡膏是SMT贴片加工中，兼顾热损伤控制、焊接可靠性、工艺兼容性的核心焊接材料，熔点介于高温锡膏（210℃+）与低温锡膏（140℃左右）之间，分为有铅与无铅两大体系，目前主流为符合RoHS标准的无铅环保型，是SMT行业应用最广泛的锡膏品类之一。

核心参数与主流体系；

1. 核心熔点与合金体系

行业通用中温锡膏熔点区间为170℃-200℃，回流峰值温度通常比熔点高20-30℃，较高温锡膏低20-50℃，可大幅降低焊接热应力。

合金体系 典型型号 熔点 核心特点

锡铋银无铅体系 Sn64Bi35Ag1 172-178℃ 行业主流，润湿性好，焊点强度高，工艺窗口宽，适配绝大多数SMT场景

锡铋铜无铅体系 Sn69.5Bi30Cu0.5 196℃ 抗热疲劳性能优异，适配汽车电子、工控等长寿命需求场景

锡铅银有铅体系 Sn55Pb42Ag3 175-195℃ 成本低，印刷性与焊接稳定性强，适配非环保要求的常规贴片

2. 关键配套参数

锡粉粒度：常规贴装选用Type3号粉（25-45μm），0.3mm以下细间距元件（BGA、QFP）选用Type4/5号粉，避免堵网、桥连；

助焊剂体系：中等活性，兼顾焊接活化能力与残留物稳定性，分为免洗型、水洗型，免洗型适配常规SMT生产，水洗型适配高频、高阻抗精密产品。

SMT贴片加工核心适用场景；

中温锡膏的核心价值，是解决高温锡膏的热损伤痛点，同时规避低温锡膏的可靠性短板，是SMT工艺的“平衡之选”，典型应用场景如下：

1. 双面SMT贴装工艺：行业最主流应用，第一面采用高温锡膏焊接，第二面采用中温锡膏贴装；二次回流时，中温锡膏的峰值温度不会熔化第一面的高温焊点，彻底避免底面元件掉件、虚焊、移位问题，广泛用于手机主板、工控板、消费电子主板生产。

2. 热敏元器件焊接：适配无法承受高温回流的元件，包括LCD/OLED模组、摄像头模组、LED灯珠、柔性PCB、微型传感器、低功耗芯片等，可显著降低元件热失效、PCB翘曲、焊盘脱落的风险，提升产品良率。

3. 常规通用SMT贴装：消费电子、智能家居、小家电等产品的常规阻容、IC、二极管贴装，工艺兼容性强，与传统Sn63Pb37有铅锡膏的回流参数高度匹配，无铅工艺升级时无需大幅调整设备参数，兼顾成本与焊接可靠性。

4. 精密细间距贴装：适配0201/0402微型阻容、0.3mm间距以下BGA/CSP等精密元件，优异的印刷滚动性与落锡性，可实现无桥连、无虚焊的精密焊接，焊点空洞率可控制在IPC标准以内，高端型号可低至1%以下。

SMT贴片加工关键工艺规范；

以行业最常用的Sn64Bi35Ag1无铅中温锡膏为例，核心工艺要求如下：

1. 储存与预处理规范

储存条件：未开封锡膏需在2-10℃环境冷藏，避免阳光直射与高温环境，严禁常温长期存放；

回温操作：使用前需密封室温回温4-6小时，严禁开盖回温、加热加速回温，防止水汽冷凝导致回流炸锡、锡珠缺陷；

搅拌操作：回温完成后，低速机械搅拌3-5分钟；手动搅拌需沿同一方向匀速操作，确保锡膏均匀无气泡，粘度适配印刷工艺要求。

2. 印刷工艺核心要求

环境控制：推荐印刷车间温度23±3℃，湿度40-60%RH，避免锡膏干结、氧化，影响印刷成型与焊接效果；

钢网匹配：常规元件推荐钢网厚度0.1-0.15mm，细间距元件需优化钢网开孔，采用梯形开孔、防锡珠设计，确保焊膏转移率稳定；

时效控制：印刷完成后，建议1小时内完成贴片与回流焊接，避免锡膏干结、粘度变化，导致虚焊、立碑等缺陷。

3. 回流焊核心温度曲线（关键）

回流曲线是焊接良率的核心，需严格控制升温速率、峰值温度与液相时间，核心参数如下：

温区 温度范围 关键参数控制 核心目的

预热区 120-150℃ 升温速率1-2℃/秒，时长60-90秒 助焊剂充分活化，去除焊盘与引脚氧化层，避免快速升温导致锡珠、炸锡

恒温区 150-170℃ 时长40-60秒 稳定PCB与元件温差，防止热冲击，为回流焊接做准备

回流区 峰值190-210℃ 超过熔点（172℃）的液相时间30-60秒 焊料充分熔化润湿，形成可靠合金层；严禁峰值过高、液相时间过长，避免焊点晶粒粗大、助焊剂碳化、元件热损伤

冷却区 室温-150℃ 冷却速率2-3℃/秒 快速冷却形成细密焊点晶粒，提升机械强度与抗疲劳性，避免缓慢冷却导致焊点脆化

选型与使用注意事项；

1. 环保合规：出口欧盟、北美等地区，必须选用无铅无卤型号，符合RoHS 2.0、REACH、IEC无卤标准；

2. 元件耐温匹配：选型前需确认所有贴片元件的最高耐温，必须高于回流峰值温度20℃以上，避免高温导致元件失效；

3. 可靠性匹配：汽车电子、工业控制、医疗电子等长寿命场景，优先选用通过AEC-Q200认证、抗热循环性能优异的型号；

4. 开封后管理：开封后的锡膏建议24小时内用完，剩余锡膏需密封后重新冷藏，再次使用需单独评估性能，严禁新旧锡膏混合使用；

5. 缺陷防控：出现焊点发黑、虚焊，优先排查峰值温

度与液相时间；出现锡珠、桥连，优先调整预热升温速率与钢网开孔，优化锡膏粘度匹配。
