详解助焊剂清洗方式分普通松香清洗型、免清洗型

助焊剂清洗方式主要分为普通松香清洗型和免清洗型两大类，前者焊后需彻底清洗以避免腐蚀和电气故障，后者则通过特殊配方设计使残留物极少且无腐蚀性，通常可直接省去清洗环节，但高可靠性场景仍需针对性处理。

一、普通松香清洗型助焊剂

1. 特性与清洗需求

高固含量：固含量通常在15~20%或以上，含有较多松香或树脂成分。

卤素含量：含少量卤素（卤素含量约0.2%以下），可焊性较强，但残留物具有潜在腐蚀风险。

残留特征：焊后表面会形成较厚的保护膜，虽然能防止氧化，但若不清洗会吸收潮气导致绝缘性能下降和电化学腐蚀。

清洗必要性：必须清洗，否则残留的卤素离子会逐步引起电气绝缘性能下降和短路等问题。

2. 常用清洗方法

手工清洗：

使用异丙醇（IPA） 溶液喷洒在残留物上，配合防静电刷子轻轻刷洗。

适用于小批量生产，操作简单但效率低，容易遗漏细小区域。

超声波清洗：

将PCB浸入含清洗剂的超声波清洗槽中，利用高频振动产生的空化效应去除残留物。

特别适合元件密集、空间狭小的PCB，清洗效果彻底但设备成本高。

溶剂清洗：

传统使用CFC-113与少量乙醇的混合溶剂，因破坏臭氧层已被禁用。

现代替代方案包括氯化溶剂型（溶解松香快，无需烘干）和碳氢溶剂型（环保无毒，适合精密元件）。

二、免清洗型助焊剂

1. 特性与分类

低固含量设计：固含量一般在8~10%或以下（免清洗无残留型通常在2%左右或以下）。

卤素含量：多数不含卤素或卤素含量极低（Cl⁻/Br⁻＜50ppm），基本可保证无离子残留或很少离子残留物。

分类：

免清洗低固态助焊剂：含少量松香或树脂，可清洗也可不清洗，可焊性能和可靠性介于松香型和免清洗无残留型之间。

免清洗无残留助焊剂：含松香/树脂或不含松香/树脂，残留量极少，外观多为无色或较淡颜色且透明。

2. 免清洗的真相与限制

"免清洗"≠"不清洗"：免清洗助焊剂并非完全无残留，而是残留量极少（≤0.5mg/cm²），在多数应用场景下无需清洗也能满足可靠性要求。

高可靠性场景仍需清洗：在汽车仪器、飞机部件、医疗设备等高精密要求场合，即使残留物危害再小，也必须清洗以确保产品可靠性。

残留物特性：免清洗助焊剂残留物非导电且无腐蚀性，但若长期暴露在高温、高湿、高盐环境中，仍可能引起电路板腐蚀、漏电、短路等问题。

3. 适用清洗方法

水基清洗：

使用去离子水或纯净水作为清洗剂，通过喷淋、浸泡、刷洗等方式去除残留物。

适合消费电子产品（如手机主板），清洗后残留量≤2mg/in²。

温和溶剂清洗：

采用水性松香清洗剂（如含复合表面活性剂、有机助剂、缓蚀剂和去离子水复配而成）。

适用于高功率PCB（如电源模块），使用去离子水（60℃）+中性清洗剂（浓度2%）清洗，后续烘干（80℃，10分钟）。

超声波清洗：

用异丙醇或专用清洁剂作为清洗液，通过超声波振动去除残留物。

适合精密电子设备，能有效清除元件底部细小间隙中的残留物。

三、清洗方式选择建议

1. 根据应用场景选择

消费电子产品（手机、家电等）：

普通松香型：建议手工清洗（异丙醇+刷子）

免清洗型：通常无需清洗，若需清洗可用水基清洗

汽车电子、医疗设备：

普通松香型：必须彻底清洗，建议超声波清洗

免清洗型：建议温和溶剂清洗，确保残留量≤5mg/cm²

航空航天、军事设备：

无论何种助焊剂，均需彻底清洗

建议采用超声波清洗+去离子水漂洗+彻底干燥的组合工艺

2. 清洗效果验证方法

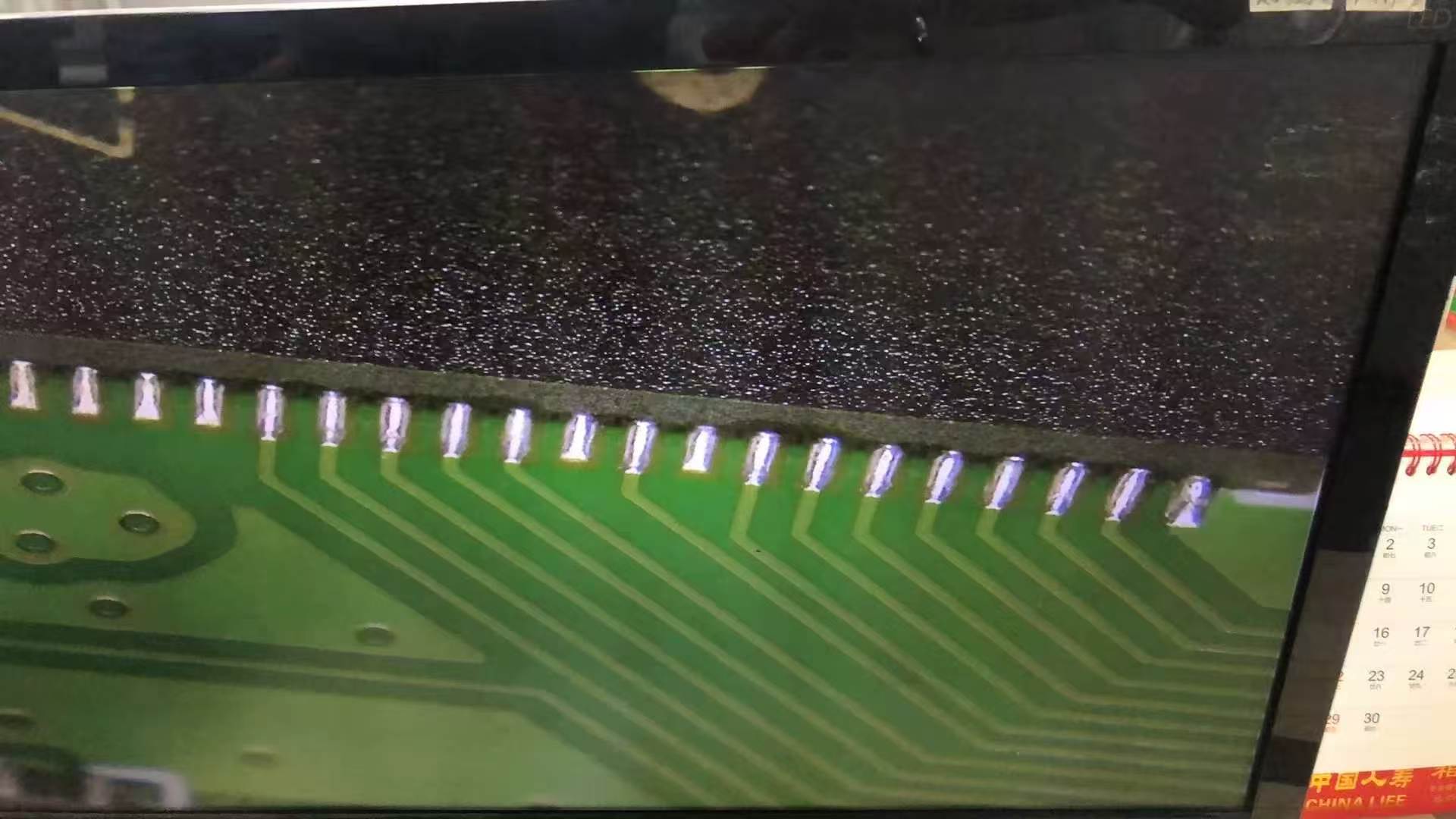

目测检查：在显微镜下观察焊点、焊点底部和焊盘是否有残留物

离子色谱检测：定量分析Cl⁻≤0.1mg/in²、Br⁻≤0.05mg/in²

表面绝缘电阻测试：确保清洗后绝缘电阻≥10¹⁰Ω（500V DC）

盐雾测试：5% NaCl溶液，40℃±2℃，48-100小时，检查腐蚀面积≤1%

3. 清洗注意事项

及时清洗：焊接后1小时内进行清洗，避免残留物固化

彻底干燥：清洗后必须彻底干燥，否则残留水分会引发电化学迁移

避免二次污染：清洗剂与漂洗水应严格分离，防止串液导致清洗效果下降

环保考虑：优先选择水基清洗剂，减少VOC排放，符合RoHS等环保法规

总结：普通松香清洗型助焊剂必须彻底清洗以避免腐蚀和电气故障

，而免清洗型助焊剂虽然设计为无需清洗，但在高可靠性场景仍需针对性清洗。

选择清洗方式时应综合考虑产品类型、可靠性要求、成本效益和环保因素，确保清洗效果同时兼顾生产效率和环境友好性。
