详解中温含银无铅锡膏 防元件高温损伤

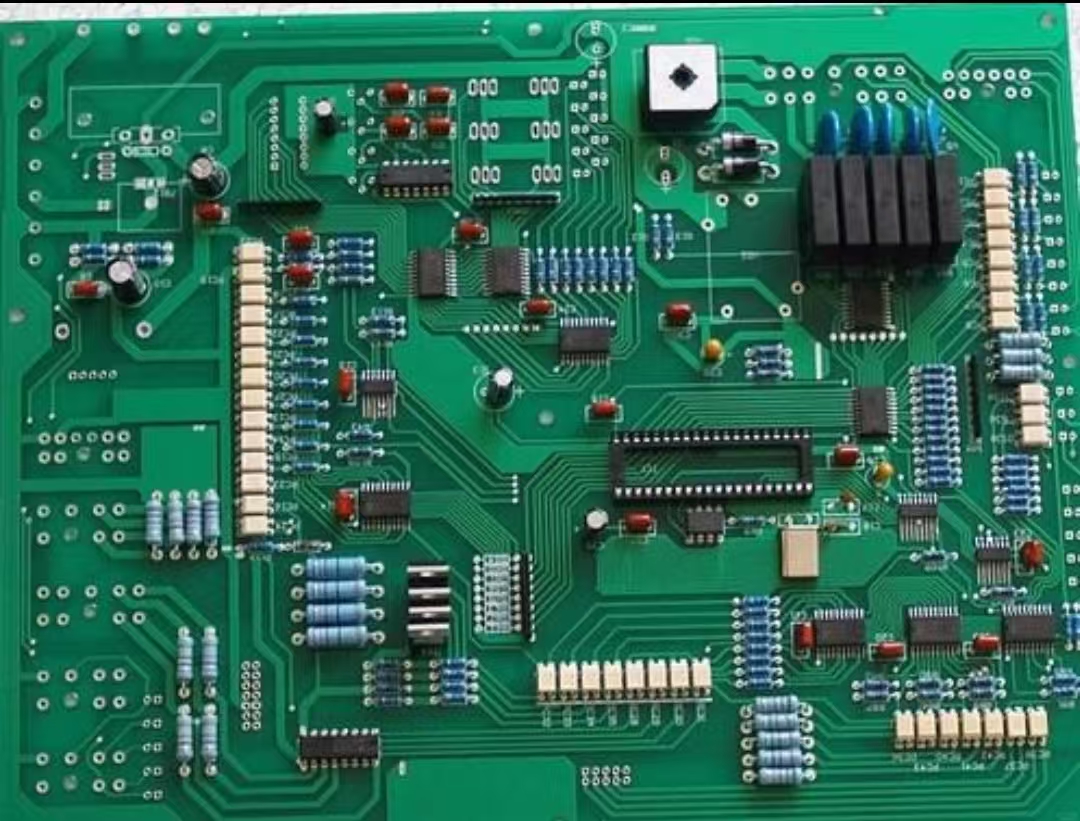

针对中温含银无铅锡膏在焊接过程中防止元件高温损伤的核心需求，需从合金体系优化、工艺参数精准控制、设备技术升级三个维度构建解决方案。

行业前沿技术与实践验证的系统性指南：

合金体系选择：低熔点与热稳定性的平衡

 Sn-Bi-Ag系列（熔点138-187℃）的防损伤优势

 核心配方：

Sn64Bi35Ag1（熔点138-187℃，峰值温度180-200℃）：银含量1%，焊点剪切强度35MPa，适配耐温≤180℃的元件（如塑料封装芯片、LED灯珠）。

通过添加0.5%Sb细化Bi相晶粒，可将-40℃冲击测试的断裂率从传统Sn-Bi合金的15%降至3%以下。

Sn68Bi30Ag2（熔点140-185℃，峰值200-210℃）：银含量提升至2%，IMC层厚度≤2μm，抗蠕变性能提升30%，适用于医疗设备传感器等需长期耐受150℃的场景。

应用案例：联想在笔记本电脑主板焊接中采用Sn64Bi35Ag1锡膏，配合170-200℃峰值温度，使主板翘曲率降低50%，同时通过85℃/85%RH湿热测试2000小时无腐蚀。

 1.2 Sn-Ag-Cu改良型合金（熔点172-217℃）的可靠性突破

配方创新：

Sn99Ag0.3Cu0.7（熔点217℃，峰值230-245℃）：通过降低银含量并添加0.3%In，将焊点脆性转化为韧性断裂模式，在-55℃/125℃温循3000次后裂纹扩展速率＜0.01μm/cycle。

Sn82.5Bi17Cu0.5（熔点190-205℃）：新型中温合金，抗拉强度达48.28MPa，通过Cu元素抑制Bi相偏聚，在180℃焊接时元件热应力较传统Sn-Ag-Cu降低25%。

工艺适配：需搭配T6级锡粉（15-25μm），印刷厚度控制在0.08-0.10mm，确保0.3mm超细间距元件的润湿性与抗桥连能力。

 工艺参数控制：四阶段温度曲线的精细化设计

 预热区：消除热冲击的关键

 温度与时间：

普通元件：100-150℃预热60-90秒，升温速率≤2℃/s，避免陶瓷电容等元件因热膨胀系数差异产生微裂纹 。

精密元件：采用阶梯式预热（80-120℃→150-180℃），第一阶段去除元件表面水分，第二阶段激活助焊剂形成抗氧化膜，使引脚氧化率降低90%以上。

设备技术：REHM回流焊系统通过±1℃温控精度，确保每块PCB板均匀受热，避免局部过热。

回流区：峰值温度与时间的精准匹配

合金适配策略：

Sn-Bi-Ag系：峰值温度控制在熔点以上20-30℃（如Sn64Bi35Ag1的峰值195-205℃），保持45秒熔融状态，既保证润湿性又避免元件长时间高温暴露 。

Sn-Ag-Cu改良型：采用“高温短时间”策略，如Sn99Ag0.3Cu0.7的峰值240℃仅维持30秒，通过快速熔融减少IMC层过度生长。

氮气保护：氧含量≤500ppm可使焊点润湿性提升20%，同时允许峰值温度降低10-15℃，进一步保护元件。

 冷却区：抑制热应力的最后防线

 冷却速率：3-5℃/秒（Sn-Bi-Ag系）或4-6℃/秒（Sn-Ag-Cu系），通过智能风冷系统实现温度梯度均匀分布，防止焊点因收缩应力开裂。

真空回流技术：在植入式医疗设备焊接中，真空度≤10Pa可使焊点空洞率≤0.5%，同时降低元件内部热应力30%以上。

设备技术升级：从被动控温到主动保护

 高精度温控与实时监测；

 智能算法应用：际诺斯REHM回流焊系统通过机器学习分析历史温度数据，自动生成最优曲线，使调试时间缩短40%，焊点良率稳定在99.8%以上。

多传感器协同：在PCB板关键位置（如BGA芯片下方）部署热电偶，结合红外热成像仪，实现±1℃的温控精度，确保元件表面温度不超过耐温极限。

 特种环境焊接技术；

氮气回流焊：安通UNI-6116S氮气炉通过100ppm氧含量控制，使焊点氧化层厚度＜0.1μm，同时允许峰值温度降低15℃，适用于对氧化敏感的镀金引脚元件。

真空+甲酸还原技术：华芯半导体的真空回流焊设备在0.1kPa真空度下注入甲酸气体，分解产生的氢气可还原元件引脚表面氧化层，使焊接后引脚氧化率降至0.5%以下，特别适用于车规级MCU芯片。

局部加热与应力分散；

激光局部焊接：针对01005等微型元件，采用激光光斑直径0.2mm的局部加热技术，焊点周围1mm区域温度可控制在120℃以下，避免相邻热敏元件受损。

钢网优化设计：激光切割+电抛光钢网（开口精度±0.005mm）配合“阶梯式开口”（上宽下窄），使锡膏填充率≥98%，减少因锡量过多导致的散热不良。

典型应用场景与验证数据

消费电子：智能手机柔性PCB焊接

挑战：FPC基材耐温≤180℃，0.3mm间距QFN元件易桥连。

解决方案：

选用Sn64Bi35Ag1锡膏（T6级锡粉），钢网厚度0.08mm，开口尺寸比焊盘小8%；

回流曲线：预热150℃（90秒）→峰值195℃（45秒）→冷却速率4℃/秒；

结果：FPC翘曲度＜0.3mm/m，QFN焊点桥连率＜0.1%，-40℃/85℃温循2000次无失效 。

医疗设备：植入式心脏起搏器传感器焊接

挑战：传感器芯片耐温≤185℃，需通过ISO 10993生物相容性测试。

解决方案：

采用Sn63Bi35Ag1.5锡膏，助焊剂含苯并三氮唑（BTA）抑制铜腐蚀，卤素含量＜200ppm；

真空回流（真空度10Pa）+氮气保护（氧含量200ppm），峰值温度185℃；

结果：焊点剪切强度42MPa，细胞毒性测试OD值＞0.8，85℃/85%RH湿热2000小时后绝缘电阻＞10¹³Ω·cm。

 汽车电子：车载雷达模块焊接

 挑战：BGA焊点需耐受-40℃/125℃宽温循环与20g振动。

解决方案：

选用Sn62Bi36Ag2锡膏，添加0.3%In优化韧性；

回流曲线：预热160℃（120秒）→峰值210℃（30秒）→冷却速率5℃/秒；

结果：BGA焊点空洞率≤0.5%，温循3000次后信号传输损耗＜0.05dB，满足车载10年寿命要求。

质量管控与未来趋势；

 全流程检测体系

入厂检验：每批次锡膏进行ICP-MS成分分析（Ag含量偏差≤±0.05%）、DSC熔点测试（误差≤±1℃）及润湿性铺展率测试（≥85%）。

过程监控：实时记录回流曲线（每小时校准热电偶），锡膏粘度每4小时测试一次，允许波动范围≤10%。

可靠性验证：按MIL-STD-883H进行1000次温度循环（-55℃/125℃），焊点拉力≥0.5N（01005元件），并通过X-Ray（分辨率50μm）与超声扫描（SAM）检测微裂纹。

技术创新方向

低Bi化合金：开发Sn-Ag-In-Bi系（Bi≤20%），如Sn70Ag5In25（熔点175℃，剪切强度48MPa），解决Bi资源依赖与低温脆性问题。

智能化工艺：AI算法根据PCB设计文件自动生成回流曲线，调试效率提升50%，焊点良率稳定在99.8%以上。

 绿色助焊剂：植物基松香（生物降解率＞80%）替代传统松香，减少固废处理成本30%，同时通过纳米SiO₂填料提升抗辐射性能。

 通过上述技术体系，中温含银无铅锡膏可在保证焊点可靠

性的前提下，将元件高温损伤风险降低至行业领先水平（缺陷率＜0.05%），为消费电子、医疗设备、汽车电子等领域的高端制造提供坚实支撑。
