生产厂家详解低温环保锡膏 适配敏感元器件焊接

低温环保锡膏专为对温度敏感的元器件设计，通过低熔点合金配方与环保助焊剂体系的优化，实现138~170℃低温焊接与无铅无卤双重特性，广泛应用于消费电子、医疗设备、LED封装等领域。

从技术原理、性能指标、工艺适配及典型应用展开说明：

核心技术与材料体系；

 1. 合金成分与低温机制

 主流合金类型：

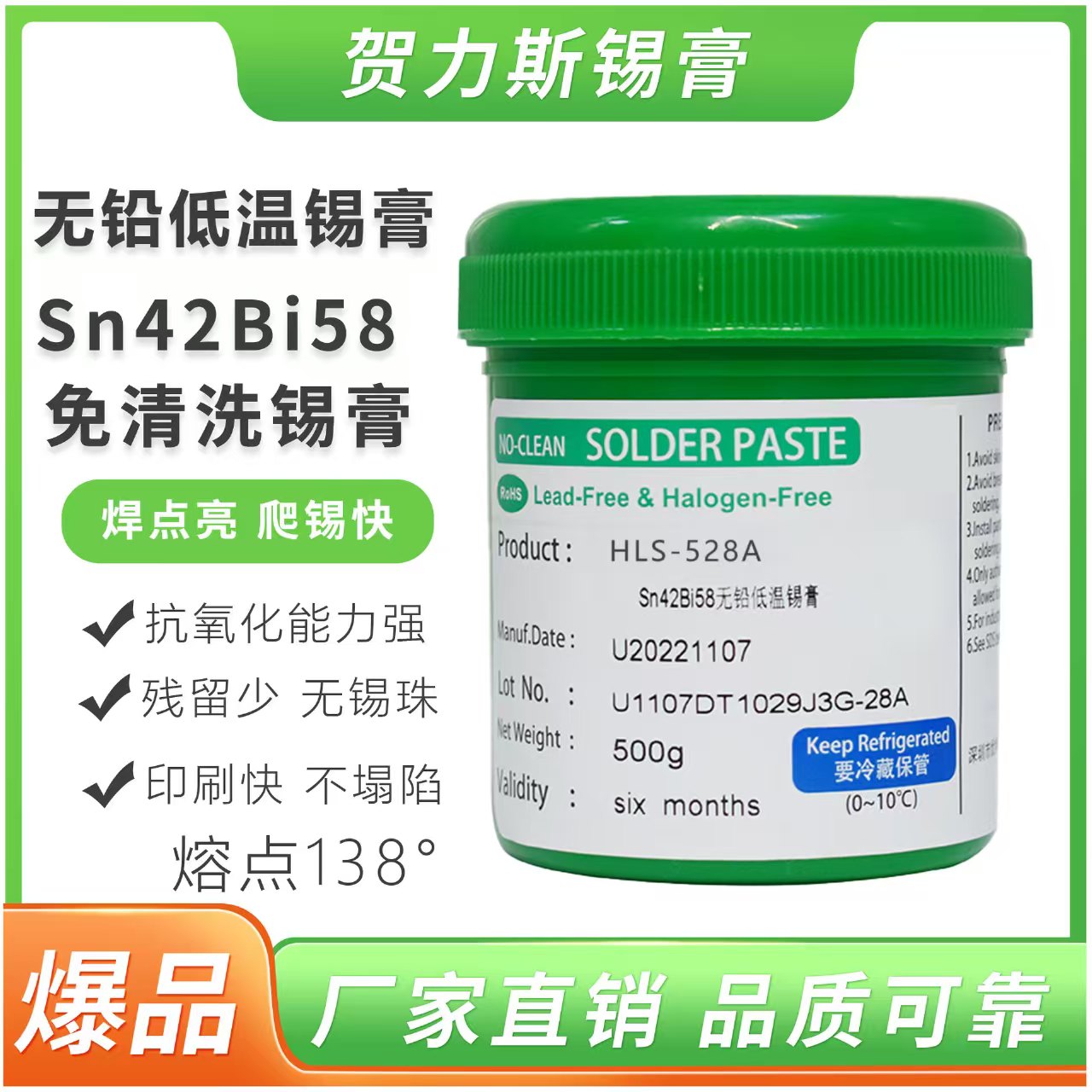

Sn42Bi58共晶合金：熔点138℃，焊接峰值温度170~180℃，适合塑料封装元件（如电容、传感器）和柔性电路板（FPC） 。

Sn64Bi35Ag1合金：熔点139~187℃，添加1%银显著提升抗振动性能（跌落试验通过1.7m高度），适用于车载遥控器、LED灯等需承受机械应力的场景 。

Sn42Bi57.6Ag0.4合金：熔点140℃，在LED封装中实现焊点饱满度与长期稳定性的平衡，符合RoHS、REACH无卤标准（卤素含量＜500ppm）。

性能优化方向：

通过添加纳米氧化铝改性碳纤维（占焊料0.6~1wt%），可改善Bi的脆性，使焊点剪切强度提升至30MPa以上，并减少焊接后黑斑缺陷。

 2. 环保助焊剂体系

无卤配方设计：

采用松香酯与多元有机酸（如己二酸、戊二酸复配），固形物含量≤25%，焊后残留透明惰性薄膜，绝缘阻抗＞10¹⁴Ω，符合IPC-CC-830B无腐蚀要求 。

典型案例：锡膏通过IPC-TM-650铜板腐蚀测试，表面绝缘电阻在85℃/85%RH环境下保持＞10¹⁰Ω 。

活性与挥发特性：

助焊剂在预热阶段（120~150℃）分解清除氧化物，回流阶段（170~180℃）持续活化，确保焊料与焊盘形成致密金属间化合物（IMC）层，同时在冷却过程中快速挥发，残留量＜0.5mg/cm²。

关键性能指标与可靠性验证；

1. 焊接牢固性量化标准

机械强度：

Sn42Bi58焊点剪切强度约41.3MPa，Sn64Bi35Ag1提升至45.56MPa，满足IPC-A-610F Class 3标准（高可靠性电子设备） 。

抗振动测试：在20G加速度、3轴各2小时条件下，添加Ag的低温锡膏焊点无开裂，优于纯Sn-Bi合金。

热疲劳寿命：

在-40℃~+85℃冷热冲击循环测试中，Sn-Bi-Ag合金焊点通过1000次循环无失效，而纯Sn-Bi合金在500次后出现裂纹。

高温稳定性：在125℃高温存储1000小时后，Sn42Bi57.6Ag0.4焊点的接触电阻变化率＜5%，适用于汽车电子BMS控制板。

 2. 环保与安全认证

 无铅无卤认证：

所有低温锡膏均符合RoHS 2.0、IEC 61249-2-21无卤标准（Cl＜900ppm，Br＜900ppm），部分高端产品通过UL 94 V-0阻燃认证。

典型案例：低温锡膏通过SGS卤素检测，Bi含量合规（≤55%），避免出口管制风险。

生物相容性：

医疗级低温锡膏通过ISO 10993-5细胞毒性测试，适用于植入式医疗器械封装。

 工艺适配与操作要点；

 1. 印刷与点胶工艺参数

 粘度控制：

模板印刷推荐粘度600~800Pa·s（如Sn42Bi57.6Ag0.4锡膏在25℃下粘度稳定在730±30Pa·s），点胶工艺可降至300~500Pa·s 。

触变系数0.5~0.7，确保印刷时不塌陷、不拉丝，连续印刷500次粘度变化率＜5% 。

钢网设计：

对于0.5mm间距IC，推荐开口尺寸0.4×0.4mm，内切角0.05mm，减少锡膏拖尾；0201元件需使用D5粉径（15~25μm）锡膏，印刷厚度0.1~0.15mm 。

 2. 回流曲线优化

 温度曲线分段：

预热阶段：升温速率0.5~1.5℃/s，保温温度120~150℃，时间60~90s，确保助焊剂充分活化。

回流阶段：峰值温度170~180℃（Sn-Bi合金）或190~200℃（Sn-Bi-Ag合金），保温时间30~60s，避免Bi偏析导致脆性增加。

冷却阶段：速率控制在2~4℃/s，快速固化减少晶粒粗大，提升焊点韧性。

设备适配：

建议使用氮气保护回流焊（氧含量＜500ppm），可将焊点空洞率从15%降至3%以下，尤其适用于BGA封装。

 3. 存储与使用规范

 储存条件：

4~10℃冷藏，湿度≤40%RH，保质期6~12个月；开封后建议48小时内用完，未用完部分需密封冷藏并在72小时内回用。

回温处理：

使用前需在室温（23±2℃）下回温2~4小时，避免水汽凝结引发锡珠缺陷；回温后需充分搅拌（3~5分钟）恢复均匀性 。

 典型应用场景；

 1. 消费电子与可穿戴设备

 智能手机：

在柔性屏FPC焊接中采用Sn42Bi58锡膏，峰值温度170℃，避免玻璃基板热变形；BGA芯片封装使用Sn64Bi35Ag1合金，跌落试验通过1.7m高度，满足IP68防水要求 。

智能手表：

苹果Watch S6主板采用Sn-Bi合金锡膏，通过优化焊点布局减少机械应力，在-20℃~+60℃环境下稳定工作。

 2. 汽车电子与工业控制

 新能源电池BMS：

电子定制Sn-Bi-Ag锡膏，导热率达67W/m·K，比传统银胶高20倍，有效降低芯片结温10℃，通过AEC-Q100温度循环测试（-40℃~+125℃）。

车载摄像头模组：

贺力斯锡膏通过1000小时盐雾测试，在湿热环境下（85℃/85%RH）绝缘阻抗＞10¹⁰Ω，适用于ADAS视觉系统 。

 3. 医疗与精密仪器

 植入式医疗器械：

锡膏用于心脏起搏器电极焊接，焊点抗拉强度＞20MPa，生物相容性通过ISO 10993-1测试，确保10年以上体内稳定性。

光学镜头模组：

在激光雷达（LiDAR）光学元件焊接中，使用Sn-In合金锡膏（熔点118℃），避免光学玻璃热膨胀导致的焦距偏移。

 行业趋势与前沿技术；

 1. 材料创新

 超低温合金开发：

研发熔点＜130℃的Sn-Bi-In合金（如Sn50Bi37In13，熔点117℃），适用于OLED屏幕封装和MEMS传感器低温键合。

生物基助焊剂：

以松香酯为基础的可再生助焊剂，生物基含量达40%以上，减少石化原料依赖，已通过IPC-TM-650腐蚀性测试。

 2. 工艺智能化

 AI辅助工艺优化：

应用材料公司通过机器学习预测不同合金、助焊剂组合的焊接性能，将开发周期缩短40%，良率提升至99.8%。

自修复锡膏：

含微胶囊封装活性剂的锡膏，在焊点微裂纹产生时释放活性成分二次活化，提升长期可靠性，已在航天级产品中试点应用。

 3. 环保升级

 无铅化深化：

Sn99Ag0.3Cu0.7等低银合金占比逐年提升，2025年预计达35%，成本较SAC305降低15%，适用于光伏接线盒等对成本敏感的场景 。

闭环回收体系：

头部厂商建立锡膏回收产线，通过真空蒸馏技术分离合金与助焊剂，金属回收率＞99%，助焊剂再生利用率＞80%。

 选型与使用建议；

 1. 材料选择依据

 元件耐温性：

塑料封装元件（如电容、传感器）优先选择Sn-Bi合金；陶瓷基板或需二次回流的产品（如LED封装）推荐Sn-Bi-Ag合金 。

应用环境：

高温高湿场景（如汽车引擎舱）需使用Sn-Bi-Ag合金，并搭配氮气保护焊接；户外设备建议选择含抗氧化剂的锡膏（如华庆LF-200） 。

工艺兼容性：

需兼容现有设备的用户，可选择回流温度170~180℃的Sn-Bi合金；需升级产线的高端客户，可考虑Sn-Bi-Ag合金（峰值温度190~200℃）。

 2. 厂商与产品推荐

 国际品牌：

德国STANNOL SP2200：适用于5G基站功放模块，热阻降至0.8℃/W，寿命＞5年 。

美国Alpha Assembly Solutions OM-338LT：Sn-Bi-Ag合金，通过IPC-7095 BGA空洞率≤5%认证，适用于高端医疗设备 。

国内品牌：

贺力斯封测锡膏：用于半导体封装，剪切强度＞45MPa，通过IPC-TM-650 2.6.15铜板腐蚀测试 。

仁信电子Sn42Bi57.6Ag0.4：导热率67W/m·K，通过AEC-Q100认证，已批量应用于新能源汽车BMS。

低温环保锡膏通过成分创新与工艺优化，在敏感元件焊接中实现了低温保护与高可靠性的平衡。

其核心优势包括：

 1. 材料兼容性：138~170℃低温焊接避免热敏元件损伤，适用于塑料、陶瓷、柔性基板等多种材料。

2. 环保合规性：无铅无卤配方符合全球主流法规，残留物低且无腐蚀，满足医疗、航天等高端场景需求。

3. 工艺适配性：通过优化合金配比与助焊剂体系，可适应印刷、点胶、回流焊等多种工艺，良率达99%以上。

4. 成本优势：较传统高温锡膏降低能耗20~30%，Sn-Bi合金成本较SAC305低10~20%，适合大规模生产。

在实际应用中，需根据具体场景选择适配的锡膏型号，并严格遵循存储、印刷、回流等工艺规范，以充分发挥其性能优势。

随着材料科学与智能制造技术的进步，低温锡膏将在新能源、人工智能、航空航天等领域持续拓展应用边界。
