水洗型无铅锡膏 高洁净度PCB电路板SMT焊接可水洗锡浆

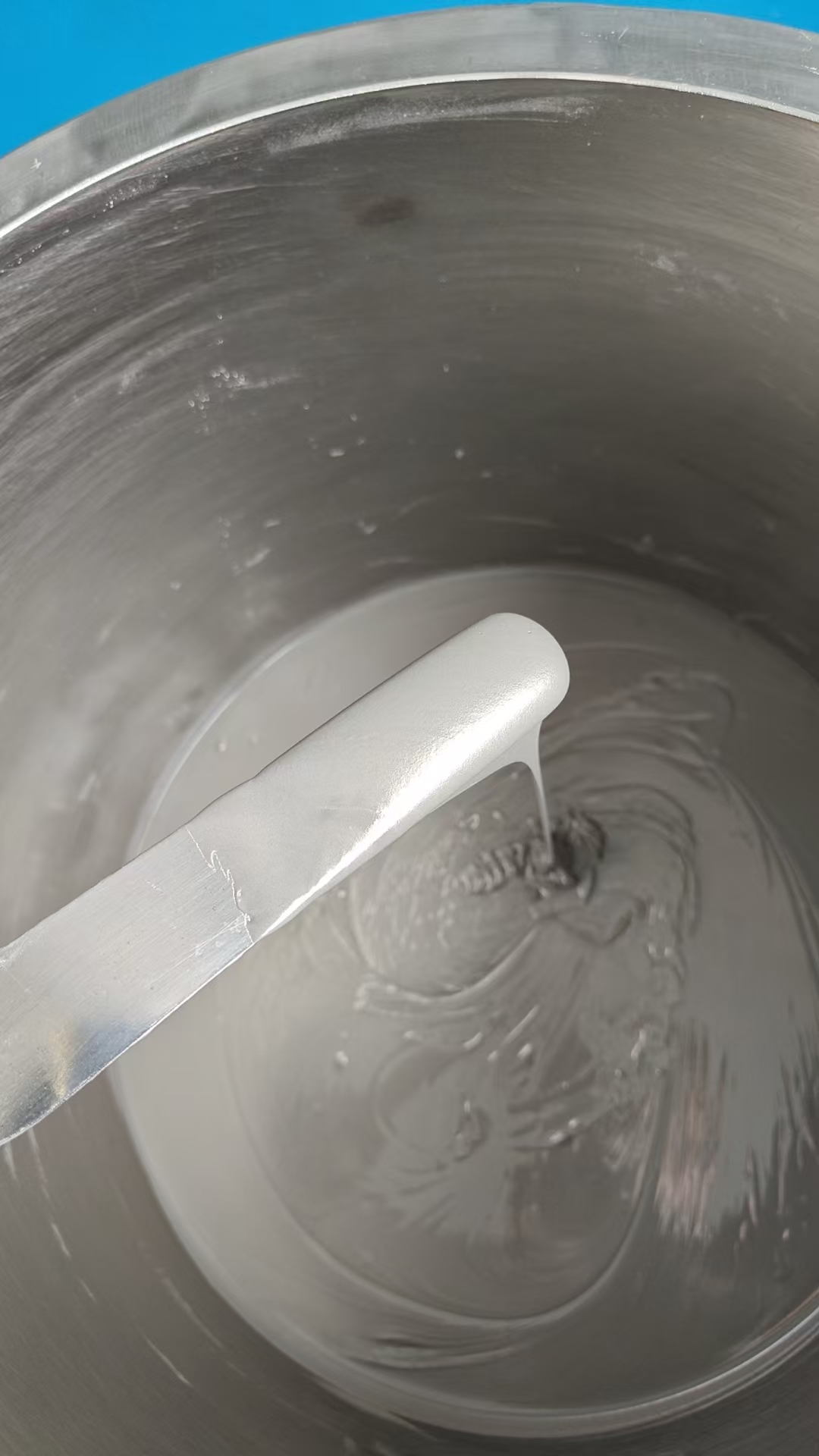

水洗型无铅锡膏是适配高洁净度PCB焊接的SMT专用焊锡材料，核心特征为水溶性助焊剂配方，焊后残留可通过水基工艺彻底清除，实现板面极低离子污染，满足高可靠性焊接要求。

一、核心构成

助焊剂：以柠檬酸、乳酸等水溶性有机酸为活性主体，搭配醇类溶剂与触变剂，主流为无卤配方；焊接时强效去除焊盘氧化层，焊后残留全溶于水，无惰性树脂残留。

焊粉：采用高球形度、低氧含量无铅合金粉末，常规粒径为Type 3（25-45μm）、Type 4（20-38μm），超细间距场景可选用Type 5/6，保障印刷精度与焊点一致性。

二、核心性能特点

1. 焊接表现优异：助焊剂活性强，对氧化焊盘、大铜箔散热盘润湿性突出；BGA、QFN封装空洞率低，0.3mm细间距元件印刷一致性好，桥连、立碑缺陷少。

2. 洁净度等级高：规范清洗后板面离子残留可低至0.1μg/cm²级，表面绝缘电阻≥1×10⁸Ω，彻底避免残留引发的电化学腐蚀、信号散射与漏电风险。

3. 工艺兼容性强：兼容空气/氮气回流环境，适配直线升温和保温型回流曲线；触变性优异，钢网连续印刷8小时性能稳定，不易坍塌、堵网。

三、主流合金体系与参数

合金类型 典型成分 熔点 核心适用场景

高温通用型 SAC305（Sn96.5Ag3.0Cu0.5） 217℃ 常规无铅SMT、汽车电子、工业控制

中温减损型 Sn64.7Bi35Ag0.3 约179℃ 热敏PCB、薄型基板，降低高温翘曲风险

低温型 Sn42Bi58 138℃ 柔性板、热敏元件、阶梯焊接工序

通用基础参数：金属含量88.5±0.5wt%，粘度200±30Pa·s（10rpm），活性等级多为ROL1/ORH1。

四、SMT焊接关键工艺

印刷：推荐钢网厚度0.12–0.15mm，印刷速度50–150mm/s；环境控制23±3℃、湿度40–60%，防止锡膏吸湿产生锡珠。

回流：预热升温速率1–3℃/s，恒温区150–180℃保温60–120s（确保助焊剂充分活化，避免清洗后出现白斑）；SAC305峰值温度235–245℃，液相线以上维持40–60s。

五、高洁净水洗工艺规范

1. 清洗设备建议采用喷淋+超声波组合方案，搭配专用水基清洗剂；漂洗必须使用电导率≤1μs/cm的去离子水，避免杂质二次污染。

2. 工艺参数：清洗温度50–65℃，喷淋压力0.3–0.6MPa；BGA、QFN底部间隙需配合超声波强化渗透清洗。

3. 清洗后60–80℃热风烘干；最终板面离子残留需满足氯离子+溴离子≤0.15μg/cm²（符合GB/T 39117-2020标准）。

六、应用场景与合规标准

适用领域：汽车电子（ECU、BMS）、医疗电子、航空航天、5G射频板、精密传感器等，可满足IPC-A-610 Class 3最高验收等级。

合规要求：符合RoHS、REACH环保指令；无卤满足IEC 61249-2-21；性能符合GB/T 39117-2020《无铅焊接用锡膏通用规范》、IPC J-STD-005标准。
