贴片SMT专用锡膏 适配各类电路板

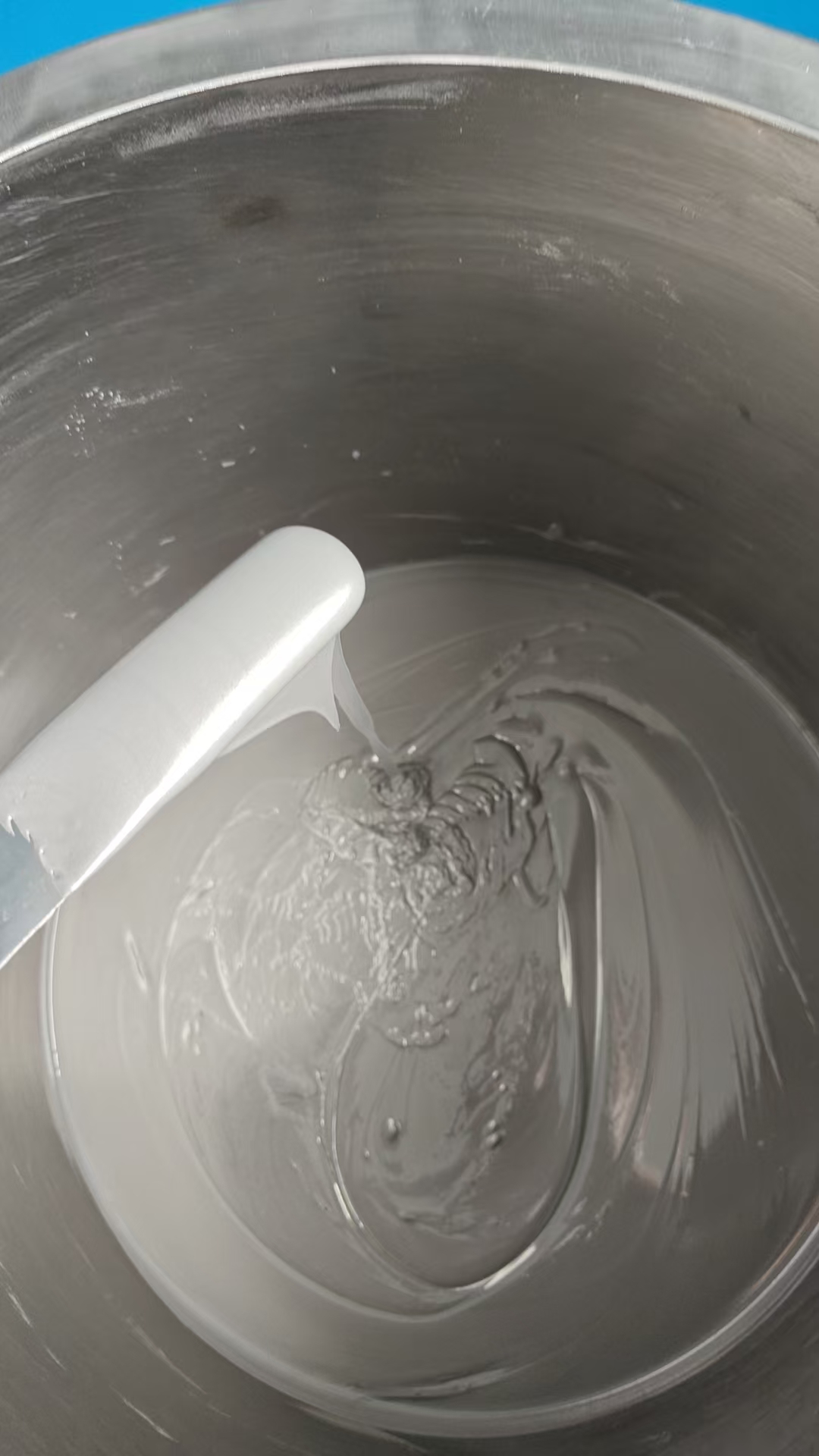

SMT锡膏无法通过单一型号适配所有电路板，必须根据电路板的材质特性、元件密度、工艺要求针对性选择合金成分、颗粒度及助焊剂类型。

例如柔性电路板（FPC）需低温锡膏防止基材变形，高频板需低卤素锡膏避免信号衰减，而高密度板必须匹配超细颗粒锡膏以保证印刷精度。

以电路板类型出发，说明锡膏适配的关键逻辑：

一、按电路板类型精准匹配锡膏特性

1. 刚性FR-4基板（常规消费电子）

核心需求：平衡成本与可靠性，适配0.4mm以上元件间距。

推荐锡膏：

合金成分：SAC305（Sn96.5Ag3.0Cu0.5） 为无铅主流选择，熔点217~220℃，焊接强度高且成本可控。

颗粒度：Type 3（25~45μm） 适用于0603及以上元件；若含0.4mm间距QFP，需升级至Type 4（20~38μm）。

助焊剂：免清洗型RMA助焊剂，残留物绝缘电阻＞10^13Ω，避免清洗损伤微型元件。

2. 柔性电路板（FPC/COF）

核心挑战：基材耐温性差（通常＜150℃），高温易导致翘曲或分层。

关键适配方案：

低温锡膏必选：Sn42Bi58（熔点138℃） 或 SnBiAg系合金，回流峰值温度控制在165~175℃，避免基材热损伤。

超细颗粒要求：柔性板常用0.3mm以下焊盘，需Type 5（15~25μm）或Type 6（5~15μm） 锡粉，确保细间距元件印刷精度。

低应力固化：助焊剂需含柔性树脂成分，减少焊点冷却时的收缩应力，防止FPC弯折时开裂。

3. 高频/高速电路板（5G/射频模块）

核心风险：助焊剂残留的卤素或离子污染物会引发信号衰减或阻抗失配。

针对性要求：

超低卤素锡膏：卤素含量＜500ppm（医疗/高频设备要求≤300ppm），避免残留物腐蚀镀层或降低介电性能。

高纯度合金：锡粉氧含量＜100ppm，防止氧化物影响高频信号传输。

免清洗工艺：必须选择低离子活性助焊剂，残留物表面绝缘电阻需＞10^15Ω，避免清洗液渗入微孔导致短路。

4. 高密度互连板（HDI/0.3mm以下间距）

核心难点：微小焊盘（如0.2mm×0.1mm）易因锡膏颗粒过大导致桥连或少锡。

关键参数：

颗粒度强制要求：焊盘最小间距的1/5以下（例：0.2mm间距需Type 5或6级锡粉）。

高精度钢网配合：钢网厚度≤0.1mm，开孔尺寸比焊盘缩小5%~7%，防止锡膏溢出。

高触变性助焊剂：印刷后抗塌陷时间＞4分钟，确保贴片前锡膏形状稳定。

二、选型必须验证的3项关键指标

1. 回流温度与电路板耐受性匹配

刚性板可承受245~255℃峰值温度，但FPC需将峰值温度压至180℃以下。

风险提示：若电路板玻璃化温度（Tg）为130℃，误用高温锡膏（峰值250℃）会导致PCB分层失效。

2. 助焊剂残留与电路功能兼容性

医疗/航天设备：必须通过离子洁净度测试（NaCl当量＜1.56μg/cm²）。

高阻抗电路（如传感器）：残留物绝缘电阻需＞10^14Ω，否则漏电流超标。

3. 颗粒度与钢网开孔比例

安全比例：钢网开孔宽度 ≥ 5倍锡粉最大粒径（例：Type 4锡粉最大粒径38μm，开孔需≥0.19mm）。

违规后果：若开孔仅0.15mm却使用Type 3锡膏（最大粒径45μm），堵塞率超30%，导致少锡缺陷。

三、特殊场景的典型错误案例

1. FPC误用常规高温锡膏

某折叠屏手机厂商使用SAC305焊接UTG柔性基板，因回流峰值245℃ 超出FPC耐温极限，导致基材分层率12%。

正确方案：改用SnBi58低温锡膏（峰值170℃），搭配氮气保护回流焊抑制氧化。

2. 高频板使用高卤素锡膏

某5G基站滤波器PCB因锡膏卤素含量超标（2000ppm），焊接后信号损耗增加0.8dB，整机测试失败。

正确方案：选用低卤素SAC305（卤素＜300ppm），并通过表面离子色谱验证。

总结：SMT锡膏适配电路板的核心逻辑是以电路板特性驱动选型，而非依赖“通用型”产品。

必须优先确认电路板的耐温极限、精细度要求及功能敏感性，再匹配锡膏的熔点、颗粒度和助焊剂特性。

对于高可靠性产品（如汽车电子），还需通过热循环测试（-40℃~150℃, 500次

） 验证焊点长期稳定性。

实际生产中，建议对新型号电路板进行小批量工艺验证，重点监测SPI锡膏体积偏差（目标±10%以内）和X光空洞率（关键焊点＜5%）。
