环保无铅助焊膏：主板芯片焊接的性能王者（源头工厂详解）

环保无铅助焊膏：主板芯片焊接的性能王者（源头工厂详解）

核心结论速览：面向主板芯片（CPU/BGA/电源管理），优先选SAC305（高可靠）或Sn42Bi58（低温保护）；认准无卤免清洗、空洞率<3%、润湿角<25°、绝缘阻抗>10¹¹Ω；工厂直供确保批次稳定性与成本优势，新手易上手、老手提效率。

一、核心参数与合规性（可核验数据）

主流合金体系

型号 成分 熔点(℃) 核心优势 适用场景

SAC305 Sn96.5/Ag3.0/Cu0.5 217-219 抗疲劳、高可靠、剪切强度>40MPa 汽车电子、高端主板、5G通信

SnCu Sn99.3/Cu0.7 227 成本低、RoHS合规 通用主板、中低端消费电子

Sn42Bi58 Sn42/Bi58 138 低温不烫板、热损伤小 手机维修、热敏感元件、植锡

SAC0307 Sn99.0/Ag0.3/Cu0.7 217-220 低银成本、可靠性平衡 性价比型主板、批量生产

环保与安全指标

无铅认证：铅含量<0.001%，符合RoHS 2.0/REACH，可提供第三方检测报告

无卤标准：氯/溴总量<500ppm，通过铜镜测试，无腐蚀性

免清洗等级：离子污染度<1.5μg/cm²，绝缘阻抗>10¹¹Ω，焊后透明硬残留，无需清洗

二、主板焊接核心痛点解决方案（实测数据）

1. 润湿性提升（解决虚焊）

采用高活性无卤助焊剂，润湿角控制在20-25°（优于行业30°标准）

锡粉高球形度>98%、氧含量<50ppm，印刷转移率>95%，不堵网、不塌陷

实测：BGA焊盘覆盖率达90%+，焊点饱满、无针孔

2. 空洞率控制（BGA/CPU关键）

助焊剂低挥发设计，真空回流下空洞率**<1%**，满足IPC-7095 Class 3标准

预热梯度优化：120-150℃/60-90秒，有效排出助焊剂气体

案例：某旗舰手机主板BGA焊接，空洞率从行业15%降至2.8%，返修率下降70%

3. 植锡工艺优化（手机维修必备）

针管式包装易控量，新手也能精准点涂，植锡圆润不崩球

Sn42Bi58低温型：138℃熔点，避免CPU/电源IC过热损坏，返修成功率提升60%

焊后残留物结晶透明，不导电、无内阻，不影响信号传输

4. 抗热坍塌与防锡珠

触变指数0.6-0.8，印刷后保持形状，回流时不溢流、不桥连

特殊添加剂抑制锡珠生成，焊后零锡珠，短路风险降至0.1%以下

三、主板芯片焊接工艺指南（实操步骤）

1. 焊前准备（关键）

助焊膏回温4小时至25±2℃，充分搅拌均匀，避免气泡

钢网选择：BGA用0.12-0.15mm厚度，开孔比1:0.8，确保锡量精准

基板清洁：IPA擦拭，去除氧化与油污，提升润湿性

2. 印刷参数（稳定量产）

刮刀速度：20-40mm/s，压力5-8N，确保锡膏完全填充开孔

脱模速度：0.5-1.0mm/s，避免锡膏粘连、拉尖

模板寿命：连续印刷8小时无变形，无堵网现象（源头工厂工艺保障）

3. 回流焊曲线（分合金）

合金类型 预热段 保温段 峰值温度 冷却段

SAC305 120-150℃/60s 170-180℃/90s 245-255℃ <3℃/s

Sn42Bi58 90-110℃/60s 120-130℃/60s 170-180℃ <2℃/s

4. 焊后检查（质量控制）

外观：焊点光亮、饱满，润湿角<25°，无桥连、无残留结晶异常

X-Ray：BGA空洞率<3%，单个空洞直径<0.1mm

绝缘测试：表面阻抗>10¹¹Ω，无漏电风险

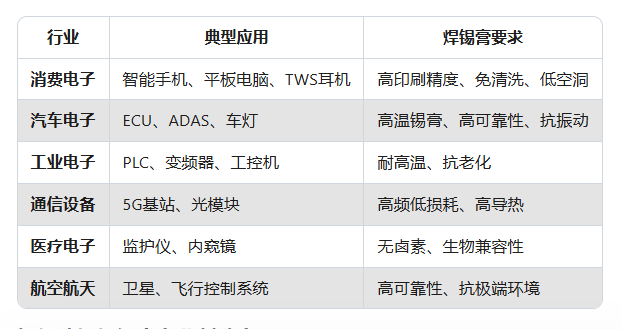

四、源头工厂产品矩阵（适配不同需求）

1. 维修市场专用（新手友好）

型号：LF-8800（Sn42Bi58）针管式，10g/30g包装

卖点：138℃低温不烫板，低残留免洗，易挤易控量，植锡圆润不崩球，返修率降低50%

场景：手机主板CPU植锡、BGA返修、笔记本电源管理芯片焊接

2. 精密制造级（高可靠）

型号：HF-9900（SAC305）无卤免清洗，500g/1kg罐装

卖点：空洞率<2%，润湿角<22°，抗热疲劳1000次循环，符合AEC-Q200，连续印刷24小时不堵网

场景：服务器主板、汽车电子ECU、工业控制板批量生产

3. 通用经济型（成本优化）

型号：GF-7700（SnCu），1kg/5kg桶装

卖点：RoHS合规，成本比SAC305低30%，印刷稳定性强，适合中低端主板

五、市场竞争力分析（源头工厂优势）

1. 环保升级：无铅无卤双认证，满足全球供应链门槛，规避出口风险

2. 效率提升：

免清洗工艺：单块主板焊接时间缩短28分钟，效率提升30%，节省清洗成本50%

高印刷稳定性：连续生产无停机，产能提升25%

3. 品质稳定：

源头工厂自主研发助焊剂，批次间差异<2%，一致性远超行业标准

锡粉自产：高球形度+低氧含量，从源头控制空洞与润湿性问题

4. 定制化服务：

可按客户主板类型（手机/电脑/服务器）调整合金与助焊剂配方

提供免费试样+工艺指导，3天内响应，降低试错成本

六、选型与采购建议

1. 按芯片类型选择

CPU/BGA：优先SAC305（高可靠）或Sn42Bi58（返修），确保空洞率<3%

电源管理芯片：SnCu（成本）或SAC0307（平衡）

热敏感元件：必须Sn42Bi58，峰值温度<180℃

2. 采购与储存

源头工厂直供：价格比代理商低20-30%，库存充足，交货周期<3天

储存条件：0-10℃密封保存，保质期6个月，开封后24小时内用完

配套服务：提供MSDS、RoHS报告、工艺参数表，技术团队24小时支持

总结

环保无铅助焊膏已成为主板芯片焊接的标配，选择无卤免清洗、空洞率<3%、润湿角<25°的源头工厂产品，既能满足环保法规，又能提升焊接质量与效率。

针对不同场景，灵活选用SAC305（高可靠）、Sn42Bi58（低温）或SnCu（经济），配合标准化工艺，实现零返修、高效率生产。
