贺力斯原厂锡膏 粘度稳定拉丝好不塌落

环保无铅锡膏实现焊点光亮且不易虚焊的核心在于高纯度锡粉、优化的助焊剂配方及精准的工艺控制。

其通过降低氧化风险、提升润湿性、减少残留物腐蚀性等设计，在符合环保标准（如RoHS）的前提下，确保焊接可靠性与外观质量。

以下从关键因素、作用机制及应用建议三方面具体说明：

一、焊点光亮的关键因素

1. 高球形度低氧含量锡粉

锡粉颗粒需呈均匀球形（长轴与短轴比≤1.2），氧含量低于300ppm，避免氧化导致焊点发灰或暗沉。

常用合金如 Sn99Ag0.3Cu0.7（SAC0307） 或 Sn96.5Ag3.0Cu0.5（SAC305），其中银元素能显著提升焊点金属光泽度，铜则增强结构强度。

2. 低残留透明助焊剂

助焊剂需满足 无卤素（ROL0级） 要求，残留物呈透明或淡黄色，且绝缘阻抗≥1×10⁸Ω，避免腐蚀焊盘或遮盖金属光泽。

优质配方通过减少松香染色成分，确保焊后表面无色透明，直接呈现焊点金属本色。

3. 回流温度精准控制

峰值温度需严格匹配合金熔点（如SAC0307为217~227℃），过高导致氧化发黑，过低则润湿不足。

冷却速率建议≥4℃/s，可细化晶粒结构，提升焊点光滑度与反光性。

二、防止虚焊的核心机制

1. 强润湿性与低表面张力

助焊剂需有效降低焊料自由能，提升熔融焊料对焊盘的铺展能力，确保充分浸润引脚与焊盘界面。

例如，SnAgCu系合金在回流峰值温度235~250℃下，可实现透锡率＞90%，显著减少虚焊风险。

2. 抗空洞与防氧化设计

低空洞率（≤15%） 是关键，通过优化锡粉氧含量（＜0.5%）和助焊剂活性，避免焊接界面气泡隔离。

添加抗氧化剂与氮气保护工艺（氧含量＜500ppm），可抑制高温下锡膏氧化，保障冶金结合强度。

3. 宽回流工艺窗口

优质锡膏的回流温度适应范围宽至20℃以上（如235~255℃），能兼容不同吸热区域的焊点同步熔融，避免因温差导致局部虚焊。

三、环保无铅条件下的特殊要求

1. 合规性与性能平衡

 必须符合 RoHS/REACH标准（铅＜1000ppm，卤素总量＜1500ppm），但高银含量（如Ag0.3%以上） 可弥补无铅焊料润湿性短板，兼顾环保与可靠性。

2. 免清洗工艺适配

残留物需满足免清洗标准（无腐蚀性、绝缘阻抗高），避免清洗过程中因化学残留或机械应力引发二次虚焊。

3. 存储与使用规范

密封冷藏（0~10℃） 保存，保质期通常≤6个月；使用前需回温2~4小时，防止水汽凝结导致焊接气孔。

四、实际应用建议

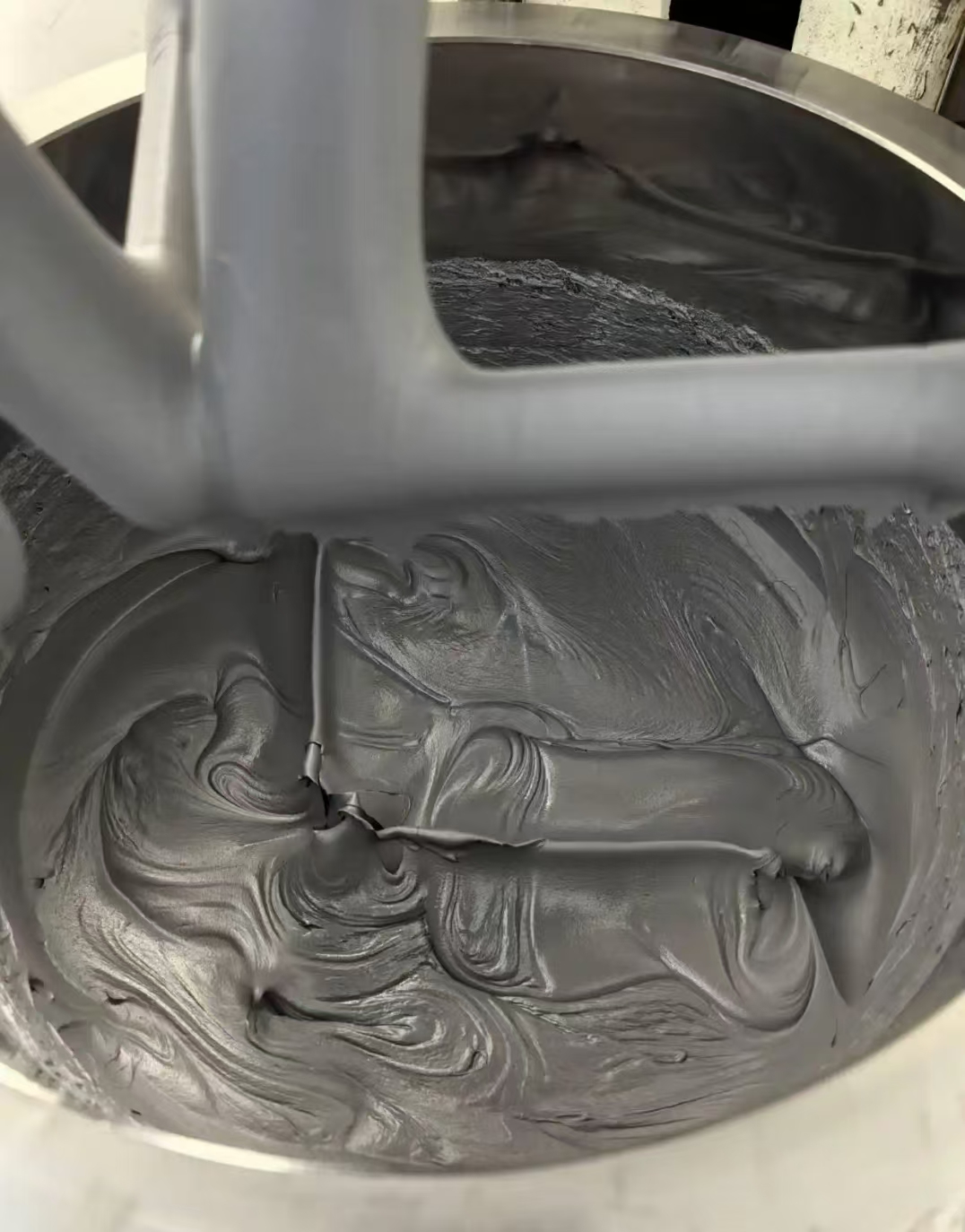

1. 选型重点：优先选择 SnAgCu系合金（如SAC0307），颗粒度20~38μm，粘度180±20Pa·s，确保印刷稳定性与细间距（≤0.4mm）适用性。

2. 工艺优化：

预热阶段升温速率控制在1~1.5℃/s，充分挥发助焊剂挥发物。

峰值温度维持30~60秒，保证焊料完全熔融与界面反应。

3. 质量验证：焊接后需检测空洞率（X-Ray） 与绝缘阻抗（≥10⁸Ω），避免肉眼不可见的虚焊隐患。

通过上述设计与工艺控制，环保无铅锡膏不仅能实现焊点光亮饱满的外观效果，更能从冶金层面根治虚焊问题，适用于高可靠性电子制造场景（如汽车电子、医疗设备）。
