低温低熔点锡膏在精密元件焊接中需平衡低热损伤风险与焊点可靠性,其核心选择逻辑是:熔点必须低于元件耐受温度(通常≤150℃),同时满足细间距印刷、低空洞率及免清洗残留要求。
若选型不当,易导致热敏元件失效或长期漏电风险。以下是基于行业实测数据的针对性分析:
一、低温锡膏的核心选择标准
1. 熔点与热损伤控制
理想熔点范围:138–143℃:
Sn42Bi58共晶合金熔点为138℃,较传统无铅锡膏(SAC305熔点217℃)降低79℃,可避免柔性电路板(FPC)、MEMS传感器等热敏元件因高温变形或分层。
若熔点>150℃,可能损伤PI基材(耐温上限200℃)或LED荧光粉层。
禁用含铅低温锡膏:
含铅锡膏(如Sn43Pb43Bi14)虽熔点更低(144℃),但铅离子残留会腐蚀精密电路,且不符合RoHS标准,长期可靠性风险极高。
2. 精密焊接适配性
锡粉粒径必须≤Type 5(15–25μm):
焊盘间距≤0.3mm时(如0.2mm间距FPC),需Type 5/T6锡粉(5–25μm)确保印刷精度。Type 4(20–38μm)易导致桥连,实测数据显示Type 5锡膏可将桥接率从8.2%降至0.5%以下。
抗坍塌性需≥0.2mm:
印刷后30分钟内塌落高度<0.2mm,才能防止0.1mm级微间距焊盘连锡。
3. 免清洗可靠性关键指标
残留物绝缘阻抗>1×10¹¹ Ω:
低于此值易在潮湿环境下引发漏电,医疗/汽车电子必须满足IPC-610G Class 3标准(>1×10¹⁰ Ω)。
卤素含量<900ppm:
残留氯/溴离子会加速电化学迁移,必须选择ROL0级无卤配方(氯≤300ppm,溴≤400ppm)。
二、推荐产品及实测性能对比
1. Sn-In系低温锡膏(熔点117–138℃)
适用场景:超热敏元件(如折叠屏FPC、医疗内窥镜传感器)。
代表产品:傲牛科技AN-117(SnIn系)
核心优势:
熔点低至117℃,焊接时PI基材热变形量从0.3mm降至0.05mm。
延伸率达45%(SAC305仅25%),1mm弯曲半径下疲劳寿命提升3倍。
残留物表面绝缘电阻>1×10¹³ Ω,完全免清洗。
局限:成本较高(约SAC305的2.5倍),仅适合高价值产品。
2. Sn-Bi系改性低温锡膏(熔点138–143℃)
适用场景:主流精密元件(LED灯珠、摄像头模组、TWS耳机主板)。
代表产品:唯特偶WTO-LF9300-JG3
核心优势:
采用Sn42Bi57.6Ag0.4合金,熔点138℃,焊点推力值比普通SnBi高15%,抗脆性断裂能力显著提升。
Type 5/T6粉径(15–25μm),0.2mm间距焊接桥接率<0.5%。
残留物无色透明且绝缘电阻>1×10⁸ Ω,免清洗且兼容ICT测试。
工艺提示:需控制回流峰值温度≤145℃,超温会导致Bi相偏析脆化。
3. 低温免清洗通用型(熔点140–180℃)
适用场景:二次回流焊接(如双面PCB)、温控元件维修。
代表产品:德邦T50(Sn42Bi58)
核心优势:
钢网寿命>8小时,连续印刷稳定性优异,适合产线批量生产。
朝下焊接不滴落,解决BGA底部植锡时的锡珠下坠问题。
残留物色浅无腐蚀,阻抗值满足IPC标准。
局限:Bi含量高导致抗疲劳强度较低,禁用于高振动场景(如汽车动力系统)。
三、关键操作指南与避坑要点
1. 工艺参数红线
回流温度窗口:
预热区升温斜率≤1.5℃/秒(过快导致助焊剂挥发不均)。
峰值温度严格控制在140–145℃,持续时间30–60秒(超时引发Bi相聚集脆化)。

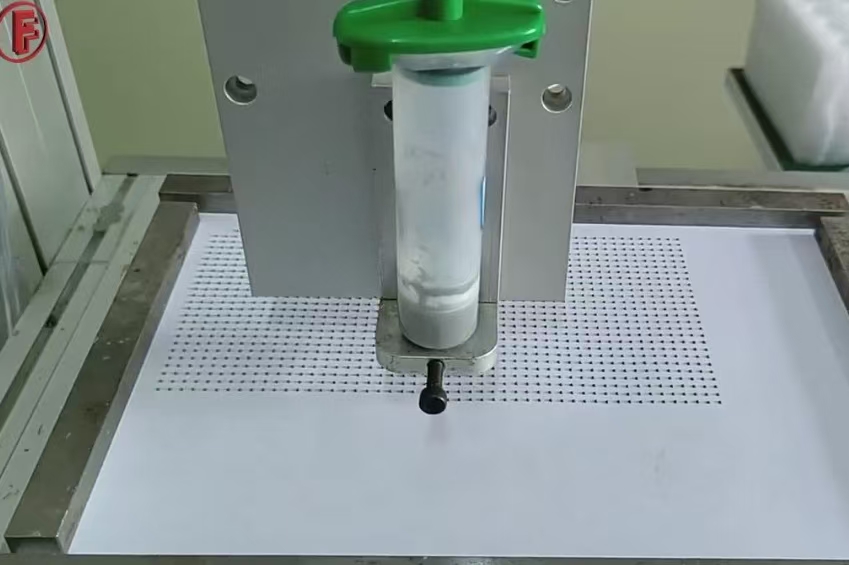

印刷精度控制:
钢网厚度≤0.1mm,开口尺寸比焊盘小8–10%(如0.2mm焊盘用0.18mm开口)。
2. 必须规避的风险点
禁用普通助焊剂替代锡膏:
无锡粉的助焊剂无法形成有效焊点,仅适用于辅助焊接,BGA植锡必须用含锡粉的锡浆。
避免氮气环境滥用:
Sn-Bi系锡膏在氮气中空洞率反而升高(Bi氧化减少导致表面张力失衡),仅推荐空气环境回流。
残留物异常处理:
若焊接后残留物发黄或粘手,立即停用——表明助焊剂活性过高,3–6个月内可能引发漏电。
总结:精密元件焊接首选Sn-Bi系改性低温锡膏,其138℃熔点、Type 5/T6粉径及免清洗可靠性能兼顾热损伤控制与焊点强度。
操作中需严格将回流峰值温度控制在140–145℃,并避免用于高振动场景。
若元件耐温<120℃(如柔性OLED),则必须选用Sn-In系锡膏。
