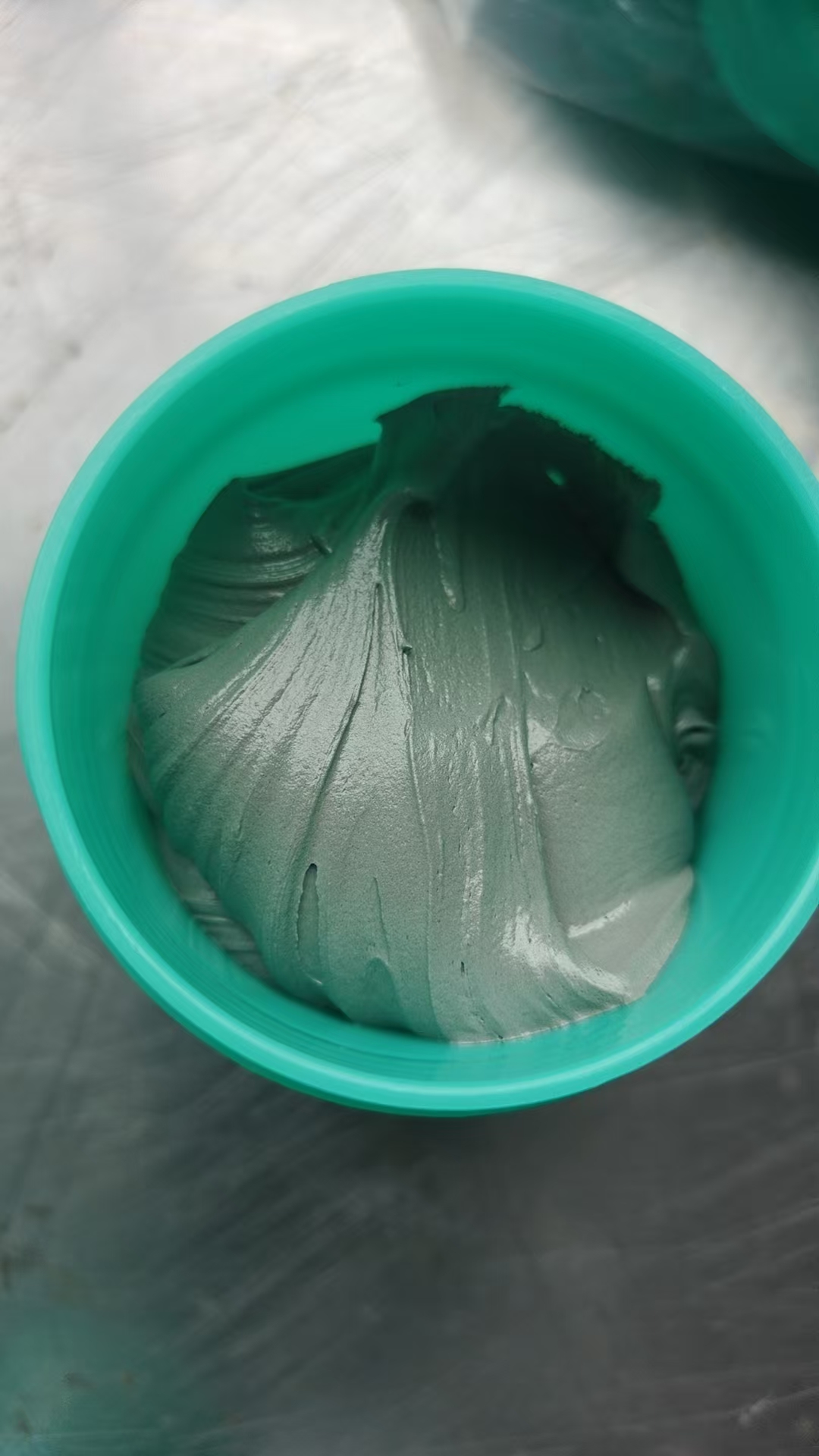

锡膏无铅高温SAC0307手机主板BGA芯片精密维修锡浆

SAC0307（Sn99.0Ag0.3Cu0.7）适用于手机主板BGA芯片维修，但需严格匹配工艺条件。

其低银含量（0.3%）可降低材料成本约15%，且润湿性足以满足0.4mm以上间距的BGA焊接需求；若维修环境温控精准、操作规范，可作为SAC305的经济替代方案，但高温高湿或高可靠性场景仍优先推荐SAC305。

关键分析：

SAC0307在手机BGA维修中的适用性

1. 核心优势

成本与性能平衡：银含量仅为SAC305（3%）的1/10，单价低15%左右，适合对成本敏感的维修场景（如智能手环、低端手机主板）。

润湿性达标：在255℃焊接温度下，浸润时间约2秒，铺展面积达90%，可满足0.5mm间距BGA的焊接要求，虚焊率控制在1%以内（需配合精细焊盘设计）。

轻量化特性：密度7.3g/cm³（略低于SAC305的7.4g/cm³），对超薄PCB（厚度≤0.6mm）的重量影响更小。

2. 关键局限

高温可靠性较弱：在-40℃~125℃冷热冲击测试中，焊点开裂率高于SAC305，长期使用（>2年）或高温环境（如手机高负载运行）下易出现虚焊。

工艺容错率低：对回流焊温度曲线敏感，预热不足或峰值温度波动超过±5℃时，虚焊率显著上升（实测可达3%，而SAC305通常≤0.5%）。

不适用于高密度主板：0.4mm以下超细间距BGA（如旗舰手机SoC芯片）需更高润湿性的SAC305，否则易因缩锡导致桥接。

手机BGA维修中的正确使用方法

1. 工艺参数控制

回流焊温度曲线：

预热区：阶梯升温至180℃（速率≤2℃/秒），避免PCB变形。

峰值温度：245–255℃（熔点217℃，需留30℃以上工艺窗口），停留时间≤60秒，超时易导致焊点IMC层（金属间化合物）过度生长而脆化。

冷却速率：≤4℃/秒，防止热应力拉裂焊点。

环境要求：操作间湿度30%–70%、温度23–27℃，湿度过高会导致助焊剂吸湿，引发锡珠或虚焊。

2. 维修操作要点

焊盘处理：清理旧锡时禁用刮擦，需用吸锡带+350℃烙铁轻拖，残留氧化物用无水酒精清洗，否则影响新锡膏润湿性。

植球匹配：选用T4/T5粒径锡粉（20–38μm）的SAC0307锡膏，配合0.1–0.15mm厚植球钢网，确保0.3–0.4mm球径均匀成型。

防返修措施：焊接后需用X光检测空洞率，若>5%应补焊；维修后至少进行24小时高低温循环测试（-20℃~60℃），避免早期失效。

替代方案对比与选择建议

1. SAC0307 vs SAC305 vs 低温锡膏

类型            适用场景                            维修风险提示

SAC0307     中低端手机、0.5mm以上间距BGA        高温环境易虚焊，需严格控温

SAC305      旗舰手机、0.4mm以下超细间距BGA      成本高15%，但返修率低50%以上

低温锡膏    仅限临时应急（熔点≤183℃）          长期使用必返修，禁用于主板核心芯片

2. 关键决策依据

必须选SAC305的情况：

BGA间距≤0.4mm（如手机SoC、5G射频芯片）。

主板需通过-40℃~125℃温循测试（如车载设备、旗舰机型）。

可考虑SAC0307的情况：

0.5mm以上间距BGA（如部分传感器、低功耗芯片）。

维修预算有限且客户接受1年内潜在返修风险。

常见维修误区警示

1. 混淆“无铅高温”与“低温锡浆”：

市面部分标称"217℃"的锡浆实为含铋低温合金（熔点138–183℃），实测160–185℃即可熔化，用于手机主板会导致芯片过热脱焊。

2. 忽视助焊剂匹配性：

SAC0307需搭配ROL0级免清洗助焊剂（如AMTECH NC-559），活性过高的助焊剂会腐蚀OSP焊盘。

3. 违规简化工艺：

省略预热或强制风冷会引发PCB分层，BGA焊接必须自然冷却（严禁触碰或吹风）。

若长期稳定性，手机主板核心BGA（如CPU、基带芯片）强烈建议使用SAC305；SAC0307仅限成本敏感且非关键芯片的维修场景，并需向客户明确说明潜在风险。
