汽车电子级锡膏：耐高温、抗震动，守护核心部件

汽车电子级锡膏的核心是通过AEC-Q200等车规认证，确保焊点在-40℃~150℃温度循环1000次以上无失效、50G振动下剪切力衰减≤10%。

SAC305（Sn96.5Ag3.0Cu0.5）因其高银含量带来的抗热疲劳性，成为三电系统（BMS/电机控制器/OBC）的不可替代方案，而SAC0307仅适用于热敏感部件（如SiC传感器）。

以下从性能、工艺、选型三方面解析：

车规锡膏的强制性能门槛

1. 耐高温与抗热疲劳

温度循环要求：

必须通过 -40℃↔150℃循环≥1000次 测试，焊点电阻漂移 ≤0.3%（普通工业级仅要求500次，漂移≤1%）。

SAC305因含3.0%银，能抑制金属间化合物（IMC）过度生长，1000次温循后空洞率仍 ≤5%；SAC0307（银含量0.3%）在同等测试下空洞率易超8%，导致热阻升高。

高温工作极限：

三电系统焊点需长期承受 125℃以上环境温度，SAC305的抗蠕变强度比SAC0307高15%以上，避免高温下焊点变形失效。

2. 抗振动与机械可靠性

振动测试标准：

焊点需承受 50G机械冲击（模拟颠簸路面），老化后剪切力下降 ≤10%（普通锡膏允许≤20%）。

SAC305的剪切强度达40MPa以上，而SAC0307仅30–35MPa，振动后易产生微裂纹。

失效风险对比：

三电系统若使用SAC0307，500次温循后虚焊风险上升40%；而SAC305在1000次测试中焊点完整性仍 ≥95%。

核心部件的工艺适配要点

1. 三电系统的专属工艺参数

回流曲线关键控制：

峰值温度 245±5℃（SAC305熔点217℃），液相线以上时间（TAL）严格控制在40–90秒。

TAL超90秒会导致铜溶解加剧，IMC层过厚引发脆性断裂；低于40秒则润湿不足，空洞率＞10%。

空洞率控制：

BGA/QFN焊点空洞率 必须≤5%（普通电子≤20%），需采用氮气回流（氧含量＜50ppm） 或真空焊接技术。

2. 材料与结构协同设计

高Tg基板匹配：

汽车PCB需用 Tg≥170℃的FR-4 High Tg基材，SAC305的热膨胀系数（CTE）与之更匹配，降低热应力开裂风险。

底部填充加固：

大尺寸BGA器件必须搭配耐高温底部填充胶（如环氧树脂），分散振动应力，使焊点寿命延长3倍以上。

选型与验证的关键准则

1. 必须验证的5项车规指标

温度循环：-40℃↔125℃循环≥1000次，焊点无裂纹、电阻漂移≤0.3%。

机械可靠性：50G振动后，焊点剪切力衰减≤10%。

印刷稳定性：连续印刷16小时，粘度波动＜8%，无塌陷桥连。

清洁度：免洗残留离子浓度＜100μg/cm²（IPC-J-STD-004标准）。

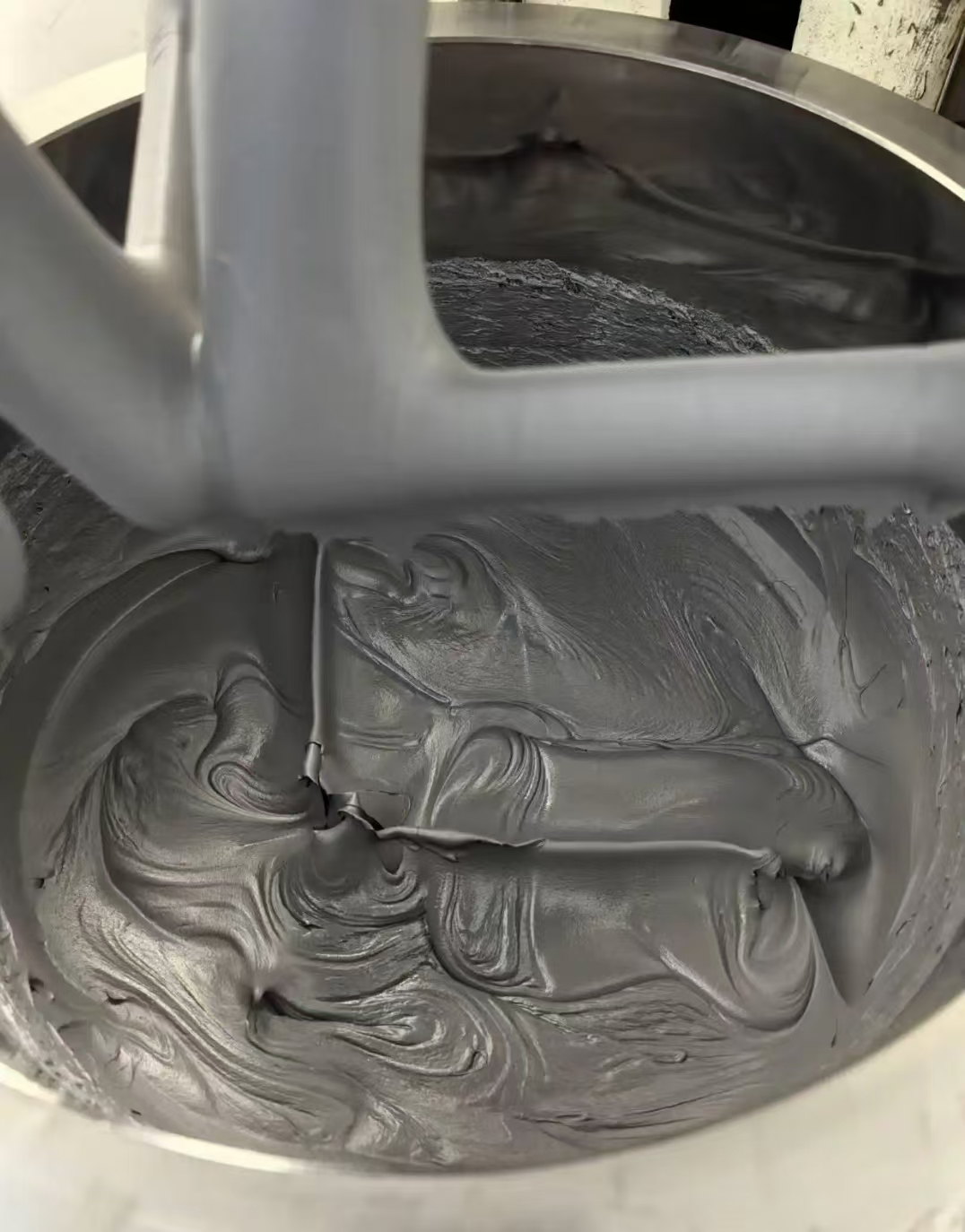

合金精度：金属含量误差≤0.5%，T4/T5粉径（20–45μm颗粒占比＞90%）。

2. 场景化选型指南

应用场景                  推荐锡膏                关键原因

三电系统（BMS/电机/OBC）   SAC305+T4/T5粉     高银含量保障抗热疲劳性，1000次温循后空洞率≤5%，满足-40℃~150℃可靠性要求

SiC功率模块/传感器      SAC0307+ROL0助焊剂      低银含量降低热应力，适配SiC器件对热敏感度要求，但禁用于核心安全部件

车载显示/座舱系统       SAC305或SAC0307        非安全关键区域可适度放宽标准，侧重成本与印刷稳定性

汽车电子锡膏的可靠性本质是“材料-工艺-验证”三位一体：三电系统必须选用通过AEC-Q200认证的SAC305，并严格监控TAL时间（40–90秒）与空洞率（≤5%）。

若发现焊点出现微裂纹或电阻漂移＞0.25%，90%以上是因锡膏未达车规标准或工艺失控。

实际生产中，建议每批次进行3次加速温循测试（-40℃↔125℃×100次），确保电阻漂移始终低于0.3%的生死线。

对于发动机舱等极端环境，SAC305仍是唯一经过长期验证的解决方案。
