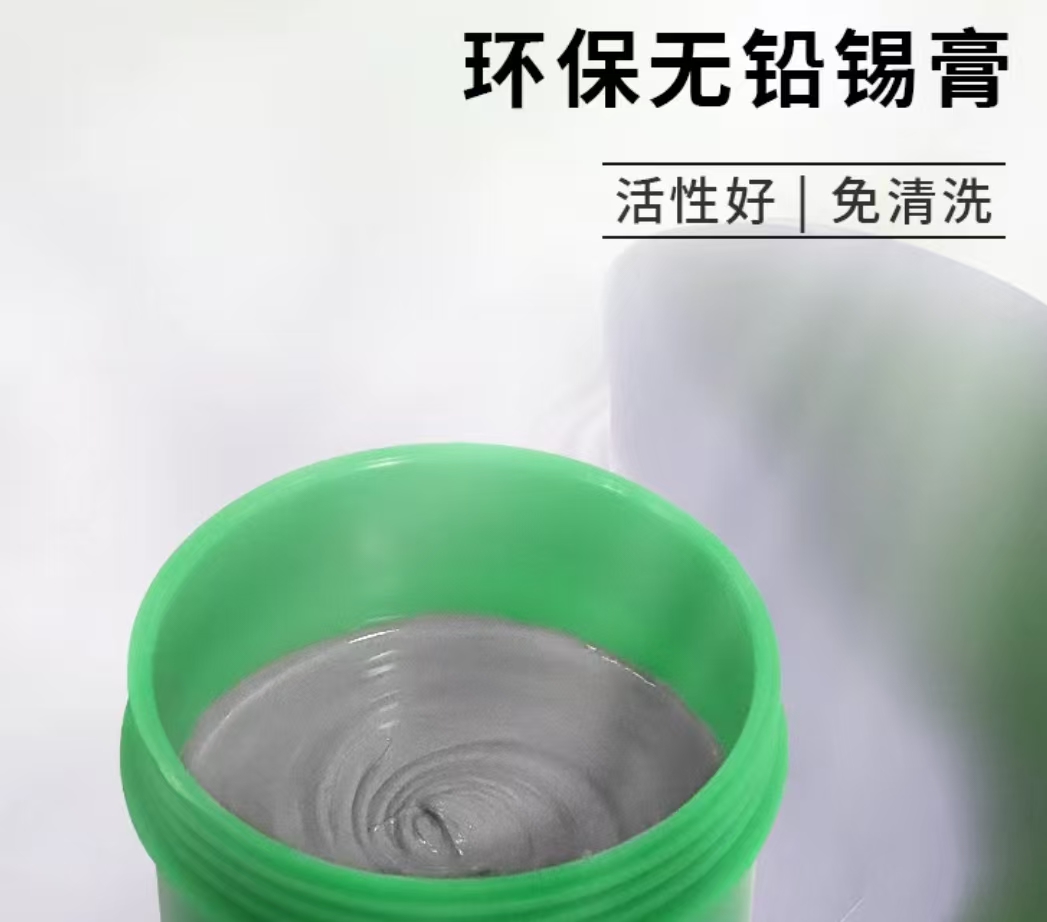

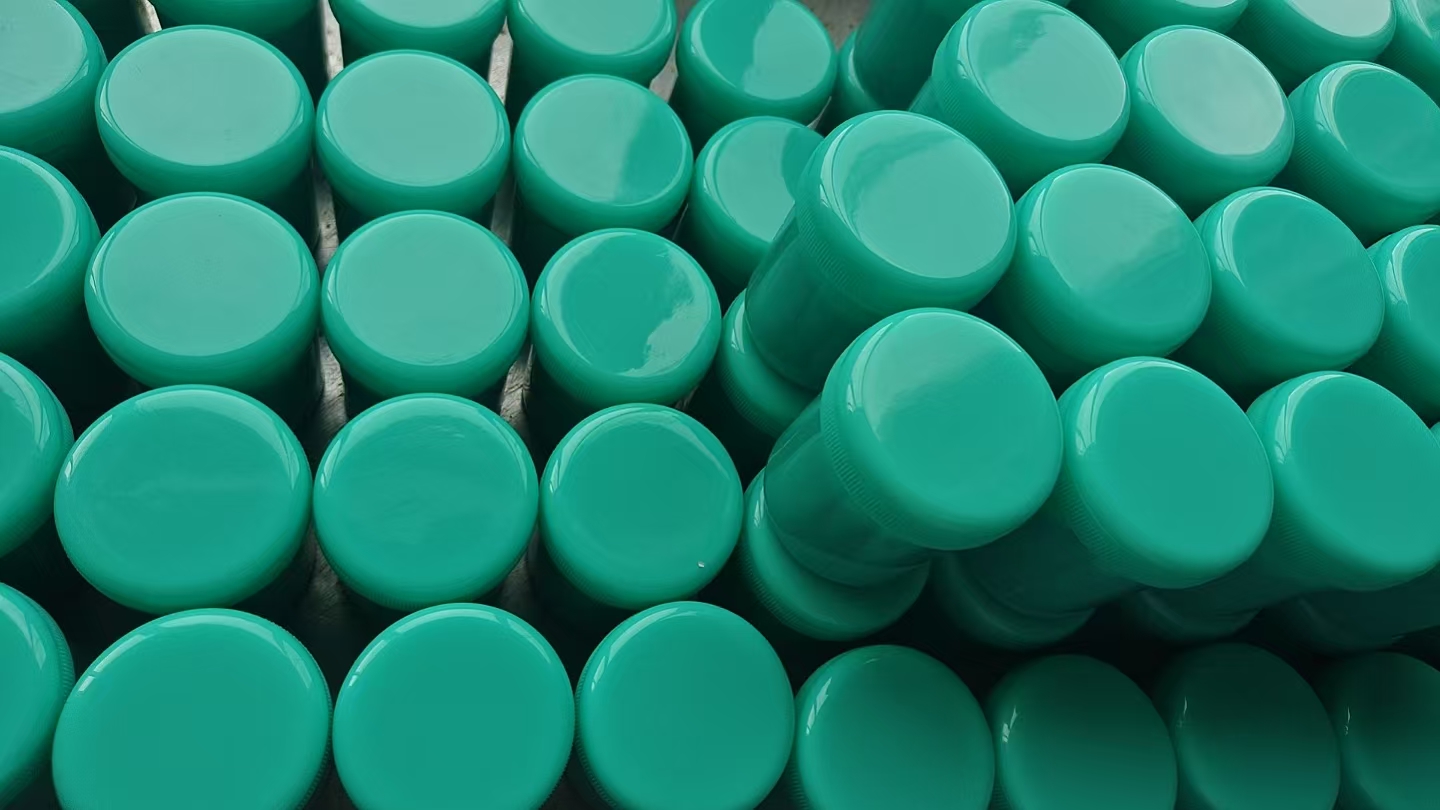

专用SAC0307中温无卤锡膏 低残渣抗氧化回流焊锡浆

SAC0307中温无卤锡膏是Sn99Ag0.3Cu0.7合金配比的无铅焊料，熔点约217–227℃，通过无卤素助焊剂体系设计实现低残渣、高抗氧化性，专为热敏感元器件（如SiC功率器件、高频传感器）和汽车电子等场景优化。

其核心价值在于平衡成本与可靠性：银含量仅为SAC305的1/10，成本降低约15%，同时通过助焊剂配方弥补低银导致的润湿性不足，焊后残留物离子浓度＜100μg/cm²，满足免清洗要求且表面绝缘阻抗≥1×10⁸Ω。

核心特性与技术优势

1. 合金与工艺定位

成分特性：

Sn99Ag0.3Cu0.7（银含量0.3%，铜0.7%），熔点较SAC305（217–219℃）低2–5℃，属无铅焊料中的“中温”范畴（非低温焊料，低温焊料熔点通常＜180℃）。

热应力更低：因银含量低，焊点CTE（热膨胀系数）更接近PCB基材，冷热循环中应力减少20%以上，适合SiC器件等对热疲劳敏感的场景。

“中温”定义：

指回流峰值温度可降至230–250℃（SAC305需245±5℃），避免高温损伤热敏感元器件，但仍高于锡铋低温焊料（138–178℃）。

2. 无卤低残渣关键技术

助焊剂设计：

采用ROL0级无卤配方（卤素≤900ppm），通过有机酸活化剂+高纯度树脂体系替代传统卤素活化剂，实现残留物透明无色、离子污染率＜1.5μg/cm²。

抗氧添加剂：含特殊抗氧化成分（如酚类衍生物），在回流阶段抑制锡粉氧化，锡珠发生率降低40%以上。

残渣控制效果：

焊后残留量≤0.3%（重量比），残留物呈透明胶状，无需清洗即可通过ICT测试，表面绝缘阻抗＞1×10⁸Ω，避免漏电风险。

典型应用场景与适配要求

1. 首选应用领域

汽车电子：

适用于SiC功率模块、高频雷达传感器、精密座舱板等对热应力敏感的部件，回流峰值温度可放宽至230–250℃，减少PCB变形风险。

必须满足车规级标准：-40℃↔125℃冷热循环≥1000次，焊点电阻漂移＜0.3%。

高密度消费电子：

用于0.4mm以下间距BGA/CSP封装（如手机射频模块），低银特性减少银迁移风险，避免微间距短路。

2. 不适用场景

高温环境器件：

若元器件工作温度＞125℃（如引擎控制单元），需改用SAC305（银含量3%），因其高温可靠性更优。

银焊盘元器件：

直接焊接银镀层时易发生银腐蚀变黑，应选用专用低卤素锡膏（卤素≤350ppm）。

回流焊工艺关键参数

1. 温度曲线规范

预热区：

升温速率 1–2℃/秒（避免助焊剂过早挥发），150–190℃区间维持 60–90秒，充分活化助焊剂。

回流区：

峰值温度245–255℃，液相线以上时间（TAL）40–80秒，严禁超过260℃（否则助焊剂碳化导致残渣增多）。

冷却区：

冷却速率 ≥2℃/秒，避免缓慢冷却导致IMC（金属间化合物）过度生长，影响焊点强度。

2. 氮气保护必要性

氧含量需＜500ppm：

无卤助焊剂活性较弱，无氮气保护时润湿性下降30%以上，易产生虚焊；氮气环境下可放宽工艺窗口，锡珠率降低50%。

使用注意事项

1. 储存与回温

冷藏保存：未开封时 2–10℃ 储存，保质期 ≤6个月；开封后需 24小时内用完，避免助焊剂吸湿导致空洞率上升。

严格回温：从冰箱取出后 密封静置4–6小时（25℃环境），禁止人工加热，否则吸潮会引发锡珠。

2. 钢网与印刷要求

钢网参数：

厚度 ≤0.12mm，开孔宽厚比 ＞1.5，面积比 ＞0.66（超细间距需电抛光处理）。

T4粉（20–38μm） 适配 0.3mm以上间距，若用于0.2mm间距需升级T5/T6粉。

印刷速度：20–60mm/s，速度过快会导致脱模不良，过慢则易塌边。

3. 混用风险

严禁与有铅锡膏混用：

Sn63Pb37残留铅会沿晶界扩散，导致焊点脆性增加、热疲劳寿命缩短50%以上。

不同品牌锡膏避免混用：助焊剂配方差异易引发相容性问题，产生凝胶化或活性失效。

SAC0307中温无卤锡膏是成本敏感型高可靠性场景的理想选择，但需严格匹配热敏感元器件的工艺窗口。

若用于汽车电子，必须验证

-40℃↔125℃冷热循环1000次后的焊点完整性；若追求极致低残渣，应选择ROL0级无卤配方并确保氮气保护氧含量＜500ppm。

对于0.3mm以下超细间距，建议升级至T5/T6粒度锡膏以避免桥连风险。
